Stalowa półka na parownik z gołą rurką

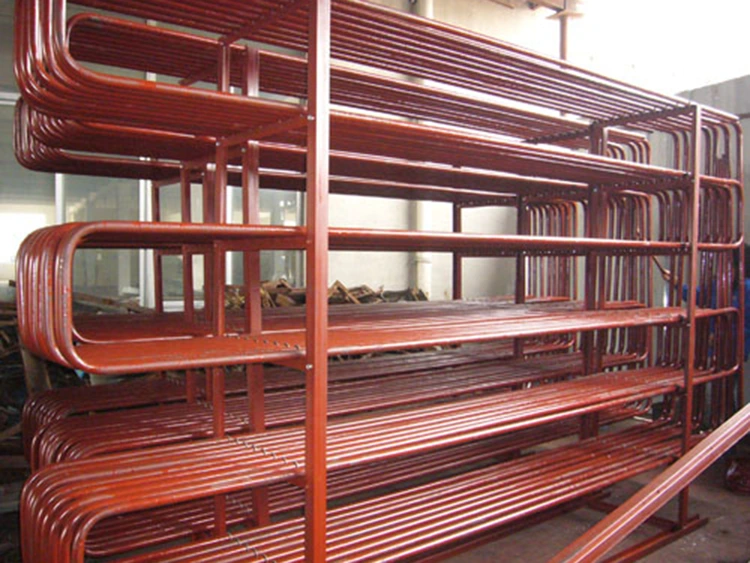

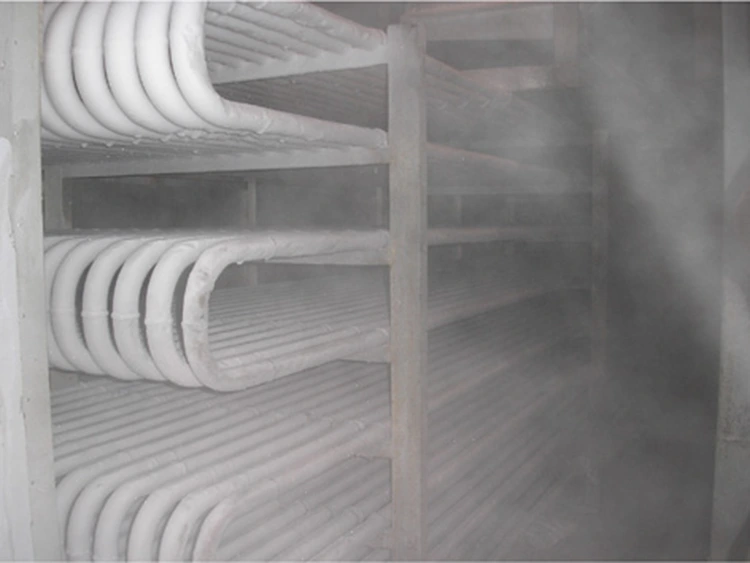

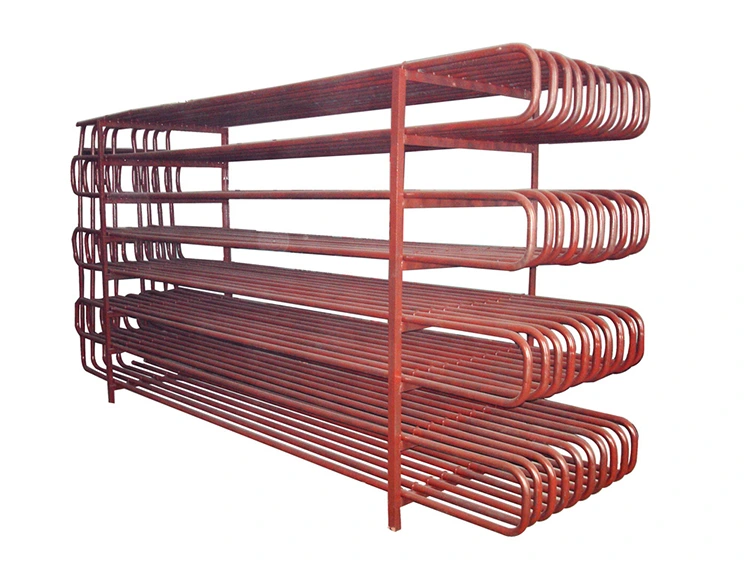

Półka parownika ze stalową rurą parownika Lynxcool to trwały, długotrwały system parownika statycznego składający się z wielu warstw równoległych gołych rur stalowych, połączonych na końcach za pomocą kolanek powrotnych w kształcie litery U, a wszystko to przyspawane do solidnej stalowej ramy. Czynnik chłodniczy odparowuje bezpośrednio w stalowych rurkach, które służą jednocześnie jako powierzchnia chłodząca i regał nośny; palety lub produkty są umieszczane bezpośrednio na nich, co umożliwia bardzo efektywne przekazywanie ciepła.

W porównaniu do parowników z płytą aluminiową lub żebrami, ta konstrukcja z rur stalowych zapewnia doskonałą odporność na uderzenia i zginanie, nie wymaga precyzyjnego spawania i charakteryzuje się dużą nośnością, dzięki czemu idealnie nadaje się do składowania na paletach o dużej wytrzymałości, dużych chłodni i zakładów przetwórstwa owoców morza. Konstrukcja pozbawiona wentylatora i wykorzystująca naturalną konwekcję zapewnia efekt chłodzenia charakteryzujący się zerowym zużyciem energii, wysokim poziomem wilgotności i minimalnymi wahaniami temperatury.

Miejsce produkcji: Qingdao, Chiny

Obowiązujące typy chłodni: chłodnie chłodzone amoniakiem, ładownie rybne, zamrażarki szokowe, obiekty do przechowywania mięsa

Materiał: stal węglowa

Żywotność: 20–40 lat

Parametry techniczne

Każda stalowa półka parownika z gołą rurką przechodzi próbę ciśnieniową w naszej fabryce w Chinach i towarzyszy jej kompleksowa kontrola jakości, raporty dotyczące spawania i materiałów, a także instrukcja montażu i konserwacji.

W jakich dziedzinach można zastosować ten produkt?

1. Chłodnie amoniaku na dużą skalę i urządzenia chłodnicze na paletach

Stalowe regały parownikowe z gołymi rurami nadają się do przechowywania mięsa, produktów mlecznych, ryb i mrożonek, mieszcząc zarówno konfiguracje z pełną paletą, jak i z półpaletą. Charakteryzuje się wysoce wydajnym chłodzeniem poprzez bezpośrednie odparowanie amoniaku i jest zaprojektowany tak, aby wytrzymywał duże obciążenia.

2. Ładownie rybne na statku rybackim

Idealny do chłodzenia całych ryb, bloków rybnych i solonych ryb, system ten został zaprojektowany tak, aby był odporny na wibracje kadłuba i korozję powodowaną przez wodę morską. Opcje obróbki powierzchni obejmują cynkowanie ogniowe lub powłokę epoksydową.

3. Chłodnie i komory szybkiego zamrażania mięsa

Zaprojektowany do przechowywania kawałków wołowiny i wieprzowiny – zawieszonych na hakach lub umieszczonych na paletach – system ten charakteryzuje się nośnością znacznie wyższą niż w przypadku parowników z płytą aluminiową lub żebrowanymi, zapewniając jednocześnie doskonałe naturalne chłodzenie konwekcyjne.

4. Modernizacja i wymiana chłodni

Rozwiązanie to, odpowiednie do wymiany starzejących się parowników, oferuje niestandardowe wymiary, zwiększoną grubość ścianek i nowoczesne interfejsy połączeń chłodniczych.

5. Zbiorniki chłodzące solankę i parowniki zanurzeniowe

System ten, wyposażony w stalowe rurki zanurzone bezpośrednio w solance chłodziwa, zapewnia wysoce efektywną wymianę ciepła. Wykonany ze stali węglowej kompatybilnej zarówno z amoniakiem, jak i solanką, jest dostępny w wersjach niestandardowych.

Kluczowe cechy techniczne

1. Spawana konstrukcja rur stalowych: integruje funkcje nośne i chłodnicze; zapewnia żywotność 20–40 lat, eliminując problemy związane z podatnością na uszkodzenia związane z płytami aluminiowymi.

2. Kompatybilność z urządzeniami chłodniczymi amoniakiem: Wykonane ze stali węglowej odpornej na korozję amoniakalną, dzięki czemu idealnie nadają się do stosowania w dużych chłodniach i ładowniach rybnych wykorzystujących amoniak.

3. Odszranianie gorącym gazem: preferowana metoda w przypadku instalacji amoniakalnych; ponownie wykorzystuje energię sprężarki, zapewniając wysoką efektywność energetyczną.

4. Naturalne chłodzenie konwekcyjne: nie wymaga wentylatorów, utrzymując w ten sposób wysoki poziom wilgotności i minimalizując wahania temperatury.

5. Konstrukcja o dużej wytrzymałości: wytrzymuje obciążenie 200–2000 kg na poziom, umożliwiając bezpośrednie umieszczanie palet.

6. Obróbka antykorozyjna: Zawiera cynkowanie ogniowe lub epoksydową farbę antykorozyjną, dostosowaną do specyficznych warunków środowiskowych.

Dlaczego warto wybrać stalowe półki parownika z gołą rurką Lynxcool?

1. Certyfikat spawania zbiorników ciśnieniowych: Spawany przez certyfikowanych specjalistów zgodnie z ASME IX, EN 287 i GB 150. Każde urządzenie jest testowane hydraulicznie przed wysyłką.

2. Dostosowane wymiary chłodni: Zaprojektowane tak, aby pasowały do ​​układu chłodni, wysokości palet i konfiguracji rurociągów.

3. Doświadczenie w zakresie systemu amoniaku: Zoptymalizowany pod kątem ciśnienia parowania, cykli odszraniania, powrotu oleju i dystrybucji cieczy.

4. Doświadczenie w przemyśle morskim i ciężkim: Nadaje się do statków rybackich i zastosowań przemysłowych, z konstrukcją antywibracyjną i antykorozyjną, spełniającą standardy klasyfikacyjne.

5. Konkurencyjne ceny w Chinach: 20–35% niższy koszt w porównaniu z porównywalnymi produktami europejskimi przy stałej jakości.

Często zadawane pytania

P: Jaka jest różnica między regałami z rur stalowych a regałami aluminiowymi?

Odp.: W obu przypadkach zastosowano parowniki bez wentylatora. Regały z rur stalowych wykorzystują wiele rur stalowych jako konstrukcję nośną i kanały przepływu czynnika chłodniczego — jego solidna konstrukcja i większa waga sprawiają, że idealnie nadają się do towarów na paletach, systemów chłodniczych amoniakalnych i środowisk morskich. Aluminiowe regały płaskie wykorzystują gładką płaską powierzchnię – ich mniejsza waga sprawia, że ​​lepiej nadają się do przechowywania produktów o płaskim dnie, takich jak filety rybne, opakowania na paletach lub farmaceutyki, a także mają doskonałą przewodność cieplną. Lynxcool produkuje oba typy regałów i zapewnia profesjonalne doradztwo w zakresie wyboru w oparciu o konkretne scenariusze zastosowań.

P: Dlaczego w regałach chłodniczych zawierających amoniak zwykle stosuje się stal węglową, a nie aluminium?

Odp.: Stal ma wyższą granicę plastyczności i rozciągania, co pozwala na stosowanie rur o mniejszej średnicy przy przenoszeniu dużych obciążeń (500–1000 kg na warstwę). Aluminium jest zwykle używane do lżejszych towarów; natomiast miedź, ze względu na jej niezgodność z amoniakiem, nigdy nie jest stosowana w układach chłodniczych amoniakalnych.

P: Jaka jest zasada działania odszraniania gorącym amoniakiem?

Odp.: Wysokotemperaturowe pary amoniaku ze sprężarki przepływają rurami wewnątrz szafy, topiąc szron poprzez uwalnianie utajonego ciepła. Skroplony ciekły amoniak przepływa następnie z powrotem do układu chłodniczego. Cały cykl rozmrażania trwa zwykle 20–45 minut i jest bardziej energooszczędny niż rozmrażanie elektryczne.

P: Jaki proces obróbki powierzchni jest zalecany dla środowisk morskich lub ładowni chłodniczych statków rybackich?

Odp.: Zalecamy kombinację „cynkowania ogniowego + dwuwarstwowej powłoki antykorozyjnej”: najpierw nałóż podkład epoksydowy bogaty w cynk, a następnie nałóż epoksydową powłokę nawierzchniową o dużej grubości. Jeśli środowisko aplikacji jest wyjątkowo trudne, zalecamy dodanie dodatkowej warstwy nawierzchniowej poliuretanowej lub polimocznikowej. Specyficzne specyfikacje antykorozyjne należy dostosować w zależności od typu statku i rzeczywistych warunków pracy.

P: Czy możecie dostarczyć stojaki zamienne w oparciu o wymiary istniejącego sprzętu?

O: Tak. Prosimy o podanie konkretnych wymiarów istniejących szaf, rodzaju użytego czynnika chłodniczego oraz szczegółowych informacji na temat interfejsów przyłączeniowych. Następnie Lynxcool utworzy rysunki wymiarowe na podstawie tych informacji i przekaże je klientowi do potwierdzenia przed rozpoczęciem produkcji. Cykl produkcyjny (czas dostawy) wynosi zazwyczaj 5–9 tygodni.

P: Czy regały obsługują towary na paletach?

O: Tak. Oferujemy regały regałowe kompatybilne ze standardowymi paletami, mieszczące palety o wymiarach 800×1200 mm lub 1000×1200 mm. Regały standardowe mają nominalną nośność 500–1500 kg na półkę; dla obciążeń przekraczających 2000 kg oferujemy również niestandardowe rozwiązania wzmocnione konstrukcyjnie. W przypadku niestandardowych projektów, wykonamy odpowiednie obliczenia z zakresu mechaniki konstrukcji.

P: Gdzie produkowane są te stalowe półki parownika z gołymi rurami? Jakie standardy jakości spełniają?

Odp.: Produkty te zostały zaprojektowane i wyprodukowane w naszej fabryce w Chinach, która posiada certyfikat systemu zarządzania jakością ISO 9001. Zapewnienie jakości (QA) obejmuje certyfikowanych spawaczy, testowanie materiałów, 100% testów hydrostatycznych, kontrolę powierzchni i weryfikację wymiarów. Wszystkie istotne dokumenty zostaną dostarczone wraz z towarem.
