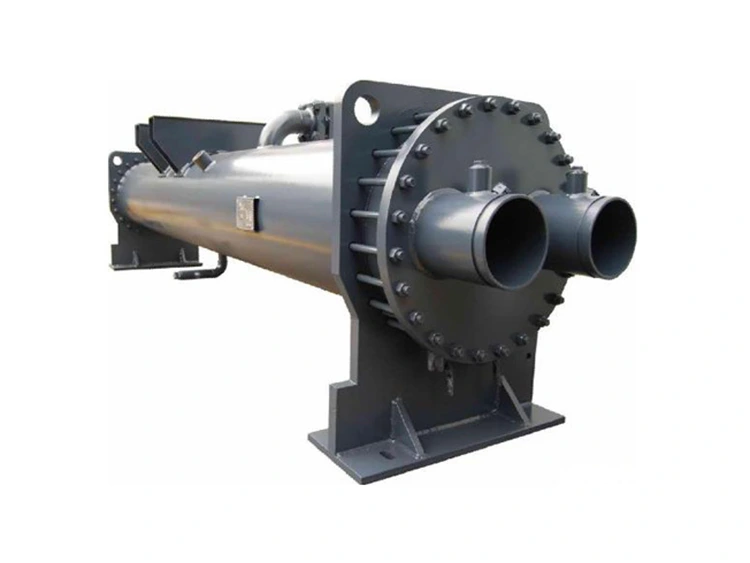

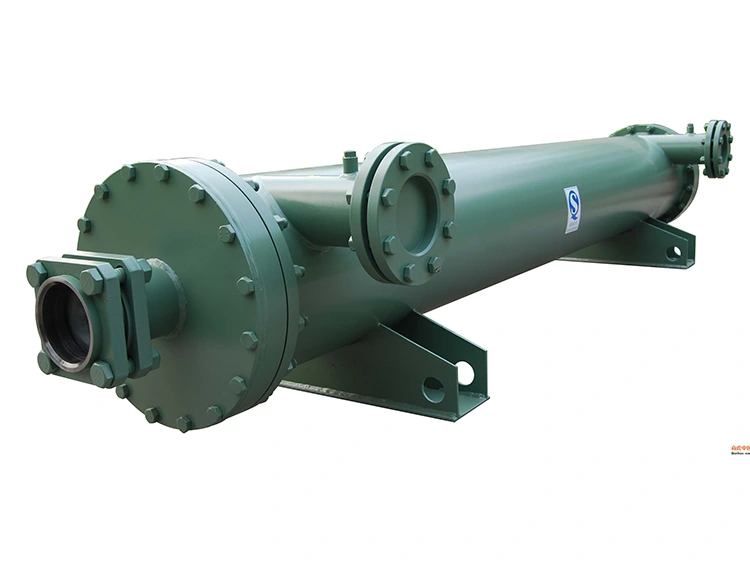

Parownik płaszczowo-rurowy

Parownik płaszczowo-rurowy jest preferowanym typem parownika w systemach o wydajności chłodniczej powyżej 50 kW, gdzie jego duża masa termiczna, tolerancja na brudne lub korozyjne płyny procesowe oraz łatwość konserwacji mechanicznej dają mu zdecydowaną przewagę nad alternatywami płytowymi, wężowniczymi lub płytami lutowanymi. Lynxcool projektuje i produkuje każdy parownik płaszczowo-rurowy zgodnie z wymaganiami termicznymi i ciśnieniowymi specyficznymi dla projektu, z kodami projektowymi obejmującymi GB 151, ASME sekcja VIII Div. 1 i PED 2014/68/UE.

Standardowa kompatybilność czynników chłodniczych obejmuje amoniak (R717), CO₂ (R744), mieszanki HFC (R22, R404A, R507A, R134a, R410A) i mieszanki HFO/HFC nowej generacji (R448A, R449A, R452A). Dostępne są niestandardowe specyfikacje materiałowe dla wysokociśnieniowych obwodów transkrytycznych CO₂ oraz dla płynów procesowych innych niż standardowy skład wody/glikolu.

Parametry techniczne

Zakres zastosowania

Chłodnictwo przemysłowe

•Beczki agregatów chłodniczych do chłodni i magazynów chłodniczych — obwody zalane czynnikiem R717 lub R744

• Obiegi glikolowe do szybkiego zamrażania i zamrażania spiralnego — solanka niskotemperaturowa z parowaniem do -55°C

•Agregaty chłodnicze śrubowe z amoniakiem — konfiguracje DX lub zalane po stronie płaszcza

•Transkrytyczne systemy wspomagające CO₂ — zadania związane z wysokociśnieniową chłodnicą gazu i parownikiem

Chłodzenie procesowe i przemysłowe

•Chłodzenie płaszcza reaktora chemicznego — wiązki rur z odpornego na korozję tytanu lub 316L

•Obwody wody lodowej do formowania wtryskowego i wytłaczania tworzyw sztucznych

•Zbiorniki fermentacyjne do żywności i napojów oraz pętle chłodzące pasteryzatora

•Chłodzenie procesowe w pomieszczeniach czystych w przemyśle farmaceutycznym z wykończeniami powierzchni zgodnymi z GMP

•Wtórne chłodzenie pętli glikolowej centrum danych (konstrukcje o wysokim przepływie i niskim ΔT)

HVAC i sieci chłodnicze

•Duże cylindry odśrodkowe i śrubowe — zastępują komponenty OEM lub samodzielną modernizację

• Stacje wymienników ciepła dla sieci chłodniczych — praca w trybie woda-woda lub czynnik chłodniczy-woda

•Obwody hybrydowe z freecoolingiem — wysokociśnieniowe parowniki z odzyskiem gorącej wody

Podstawowe cechy techniczne

1. Konfiguracja po stronie powłoki zalanej i DX

Lynxcool projektuje parowniki płaszczowo-rurowe w konfiguracji zalanej lub z bezpośrednim odparowaniem (DX) po stronie płaszcza. Zalane parowniki utrzymują poziom ciekłego czynnika chłodniczego w całym wiązce rur, maksymalizując powierzchnię zwilżoną i zapewniając całkowity współczynnik przenikania ciepła (U) o 20–35% wyższy niż DX przy tej samej geometrii rury. Stanowią standardowy wybór w przypadku systemów amoniakalnych i dużych agregatów chłodniczych śrubowych HFC. Konfiguracje DX są stosowane tam, gdzie minimalizacja ładunku cieczy ma kluczowe znaczenie — strefy bezpieczeństwa CO₂, systemy HFO o niskim współczynniku GWP lub modułowe agregaty chłodnicze, w których kontrola zapasów czynnika chłodniczego jest wymogiem prawnym.

2.  Ulepszona geometria powierzchni rury

Standardowe rury miedziane są wyposażone w profil wewnętrznie rowkowany (mikrożebrowy) po stronie wody/procesu, zwiększający wewnętrzną powierzchnię zwilżaną o 60–80% w porównaniu z rurami gładkimi i wywołującymi turbulencje przy niższych liczbach Reynoldsa. Na powierzchni zewnętrznej po stronie czynnika chłodniczego zastosowano profil o niskim żeberku (26 fpi), który zwiększa powierzchnię wrzenia zarodkowego i ogranicza występowanie wysychania. W przypadku zastosowań zalewanych amoniakiem stosuje się gładkie rury zewnętrzne, aby uniknąć porywania cieczy – większa średnica wylotu pęcherzyków NH₃ wynika z niezakłóconej powierzchni zewnętrznej.

3.  Wieloprzejściowy układ rur

Konstrukcje jednoprzebiegowe minimalizują spadek ciśnienia w zastosowaniach o wysokim przepływie i niskim ΔT (chłodzenie centrów danych, chłodzenie sieciowe). Konstrukcje dwu- i czteroprzebiegowe zwiększają prędkość po stronie rury przy niższych natężeniach przepływu, utrzymując przepływ turbulentny (Re > 10 000) i wysokie współczynniki filmu nawet przy częściowym obciążeniu. Konfiguracja przepustu jest wybierana podczas projektowania termicznego, aby jednocześnie spełnić specyficzne dla projektu wymagania dotyczące ΔT, spadku ciśnienia i energii pompy.

4. Inżynieria zbiorników ciśnieniowych i zgodność z przepisami

Każdy płaszcz parownika płaszczowo-rurowego jest wykonany z certyfikowanej płyty zbiornika ciśnieniowego (Q345R lub SA-516 Gr.70), testowany radiograficznie na szwach wzdłużnych (RT Grade II) i testowany hydrostatycznie przy ciśnieniu projektowym 1,25x przed izolacją. Połączenia rura-arkusz są rozszerzane rolkowo i zgrzewane w celu zastosowania amoniaku. Kontrola strony trzeciej przez CCS, TÜV lub Bureau Veritas jest dostępna na żądanie. Pełne raporty z testów materiałowych (MTR), mapy spoin i certyfikaty prób ciśnieniowych są dostarczane z każdym urządzeniem.

5.  Ochrona przed korozją i elastyczność materiału

Ochrona przed korozją po stronie płaszcza jest nieodłącznym elementem środowiska płynu chłodniczego. Materiał po stronie rury dobierany jest tak, aby pasował do płynu procesowego: standardowa miedź TP2 do czystej wody lodowej; Stal nierdzewna 316L do łagodnych kwasów, chlorowanej wody lub obwodów dopuszczonych do kontaktu z żywnością; tytan klasy 2 do wody morskiej, słonawej lub agresywnych substancji chemicznych; miedzionikiel 90/10 do zastosowań morskich. Materiał arkusza rury jest dopasowywany do stopu rury, aby wyeliminować sprzężenie galwaniczne.

6. Montaż i testowanie w fabryce

Każdy parownik płaszczowo-rurowy jest w pełni zmontowany, izolowany i testowany ciśnieniowo w fabryce Lynxcool przed wysyłką. Kołnierze przyłączeniowe są nawiercane zgodnie ze specyfikacjami rurociągów klienta. Nakładana fabrycznie izolacja z poliuretanu o zamkniętych komórkach (standardowo 50 mm, 75 mm do pracy w niskich temperaturach poniżej -20°C z parowaniem) eliminuje prace izolacyjne na miejscu i zapewnia stałą integralność bariery dla wilgoci. Jednostki są dostarczane z ładunkiem utrzymującym azot (0,05 – 0,1 MPa), aby zapobiec wewnętrznemu utlenianiu podczas transportu i przechowywania.

Dlaczego warto współpracować z Lynxcool

• Konstrukcja termiczna dostosowana do projektu: każdy parownik płaszczowo-rurowy jest dobierany pod kątem dokładnego obciążenia, właściwości płynu, czynników zanieczyszczających i dopuszczalnego spadku ciśnienia — nie jest wybierany ze stałego katalogu

•Możliwość wytwarzania wielu kodów: GB 151, ASME VIII Div. 1 i PED 2014/68/UE z jednej fabryki, redukując liczbę dostawców w projektach międzynarodowych

• Pełna kompatybilność z czynnikami chłodniczymi: amoniak, transkrytyczny CO₂, HFC i mieszanki HFO nowej generacji, wszystkie obsługiwane przez odpowiednie specyfikacje materiałowe i uszczelnienia

• Udokumentowany pakiet jakości: MTR, raporty z badań radiograficznych, certyfikaty testów hydrostatycznych i dane z tabliczki znamionowej dostarczane w standardzie – bez dodatkowych opłat

• Zintegrowana izolacja i powłoka: fabrycznie wykończone jednostki są gotowe do podłączenia, co eliminuje konieczność podwykonawstwa izolacji na miejscu i luki w kontroli jakości

•Doświadczenie w zakresie wymiany i modernizacji: Lynxcool może przeprojektować zamiennik typu drop-in dla dowolnego cylindra agregatu chłodniczego OEM, pasujący do wzoru kołnierza, wymiaru obudowy i orientacji dyszy, aby zminimalizować przestoje instalacji podczas wymiany

•Przewaga kosztowa produkcji w Chinach: 25–40% w porównaniu z równoważnymi europejskimi producentami zbiorników ciśnieniowych przy porównywalnych certyfikowanych poziomach jakości, z dostępnym znakiem ASME U i znakiem CE PED

Często zadawane pytania

P: Jaka jest różnica między parownikiem zalanym a parownikiem płaszczowo-rurowym DX?

Odp.: W zalanym parowniku płaszcz zawiera kałużę ciekłego czynnika chłodniczego, który zanurza całą wiązkę rur; czynnik chłodniczy wrze od powierzchni cieczy w górę, maksymalizując powierzchnię zwilżoną i współczynniki przenikania ciepła. W parowniku DX (z bezpośrednim odparowaniem) zawór rozprężny dozuje czynnik chłodniczy do wlotu płaszcza, a czynnik chłodniczy zostaje całkowicie odparowany przed dotarciem do wylotu; ładunek cieczy jest znacznie niższy. Konstrukcje zalane osiągają o 20–35% lepsze wartości U i są preferowane w przypadku amoniaku i dużych systemów HFC. Projekty DX są wybierane wtedy, gdy priorytetem jest minimalizacja zapasów czynnika chłodniczego.

P: Jaki materiał rurki powinienem określić dla mojego płynu procesowego?

Odp.: W przypadku czystej wody lodowej lub glikolu najbardziej opłacalnym wyborem jest standardowa miedź TP2. W przypadku łagodnych kwasów, chlorowanej wody z wież chłodniczych lub obwodów mających kontakt z żywnością należy wybrać stal nierdzewną 316L. W przypadku wody morskiej, słonawej lub agresywnych substancji chemicznych tytan klasy 2 zapewnia najlepszą odporność na korozję. Inżynierowie termiczni Lynxcool potwierdzą zgodność materiału z raportem dotyczącym składu chemicznego płynów przed wydaniem rysunku produkcyjnego.

P: Czy możecie wyprodukować zamienną beczkę do istniejącej marki agregatów chłodniczych?

Odp.: Tak – jest to jeden z naszych najpopularniejszych typów projektów. Podaj dane z tabliczki znamionowej OEM, rysunek kołnierza przyłączeniowego i wymiary obudowy, a Lynxcool zaprojektuje zamiennik typu drop-in, który będzie odpowiadał pierwotnemu obciążeniu termicznemu i wszystkim interfejsom mechanicznym. Jednostki modernizacyjne są zazwyczaj dostarczane w ciągu 8–12 tygodni, a instalacja polega na bezpośredniej wymianie, co minimalizuje przestoje instalacji.

P: Jakie czynniki zanieczyszczające stosujecie w projektowaniu termicznym?

Odp.: Domyślne współczynniki zanieczyszczania są zgodne ze standardami TEMA: 0,000088 m²·K/W (0,0005 hr·ft²·°F/BTU) dla czystej strony rury wody lodowej i 0,000176 m²·K/W (0,001) dla wody ze skraplacza wieży chłodniczej. Klienci mogą określić limity zanieczyszczeń specyficzne dla projektu; włączamy je bezpośrednio do modelu termicznego HTRI lub Bell-Delaware i dokumentujemy je w arkuszu danych.

P: Jakie jest maksymalne ciśnienie robocze w trybie transkrytycznym CO₂?

Odp.: Po stronie wysokociśnieniowej CO₂ (chłodnicy gazu) Lynxcool projektuje ciśnienie projektowe na 12 MPa, używając płyty płaszcza SA-516 Gr.70 i wysokociśnieniowych rur ze stali węglowej lub stali nierdzewnej, wyprodukowanych zgodnie z ASME VIII Div. 1. W przypadku niskociśnieniowego parownika układu wspomagającego CO₂ zazwyczaj wystarczająca jest standardowa konstrukcja 4,0 MPa. Obydwa mieszczą się w aktualnym zakresie kodu fabrycznego.

P: W jaki sposób izolowany jest parownik płaszczowo-rurowy i czy izolację można zdjąć w celu konserwacji?

Odp.: Nałożona fabrycznie pianka poliuretanowa o zamkniętych komórkach o grubości 50 mm (75 mm w przypadku pracy w temperaturze poniżej 20°C) jest przyklejona do zewnętrznej części skorupy i wykończona płaszczem wzmocnionym włóknem szklanym. Obie pokrywy końcowe (skrzynie wodne) pozostają nieizolowane lub wyposażone w wyjmowane podkładki izolacyjne, umożliwiające dostęp do wiązki rur w celu mechanicznego czyszczenia lub kontroli rur bez niszczenia głównej izolacji. Zatykanie rur lub wymianę wiązki można wykonać na miejscu bez odzyskiwania czynnika chłodniczego ze strony płaszcza, jeśli urządzenie jest odizolowane i opróżnione.

P: Jakiego czasu realizacji i pakietu dokumentacji powinniśmy się spodziewać?

Odp.: Jednostki standardowe (DN 200 – DN 800, rury miedziane, kod GB 151): 4 – 6 tygodni od zatwierdzenia rysunku. Jednostki duże lub wykonane ze specjalnych materiałów (DN 1000+, tytan, stempel ASME U, PED): 8 – 14 tygodni. Standardowy pakiet dokumentacji: ogólny rysunek rozmieszczenia, arkusz danych termicznych, raporty z testów materiałowych, mapa spoin, raport z testów radiograficznych, certyfikat testu hydrostatycznego, tabliczka znamionowa i lista pakowania. Certyfikaty kontroli stron trzecich (TÜV, BV, CCS) są dołączone, jeśli zostały określone w zamówieniu.
