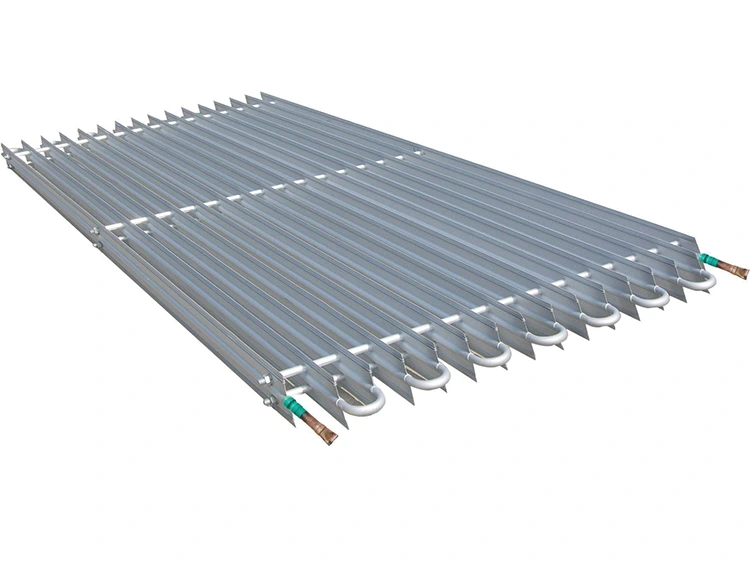

Aluminiowa cewka rurowa

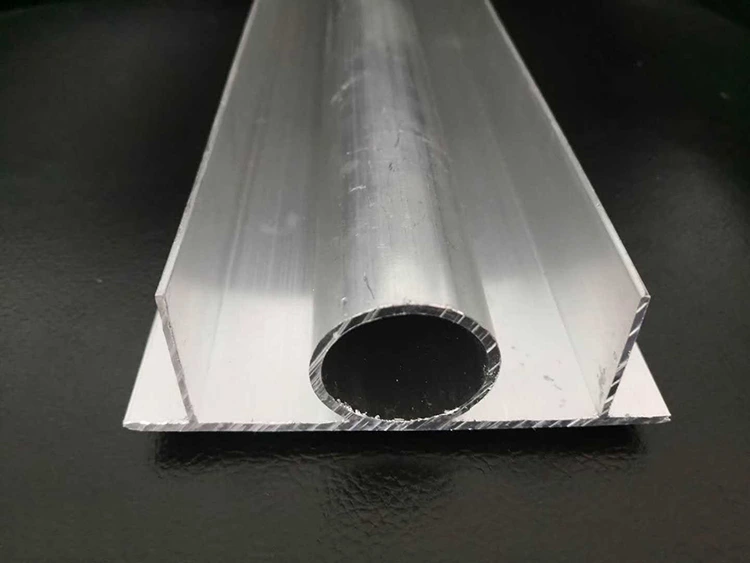

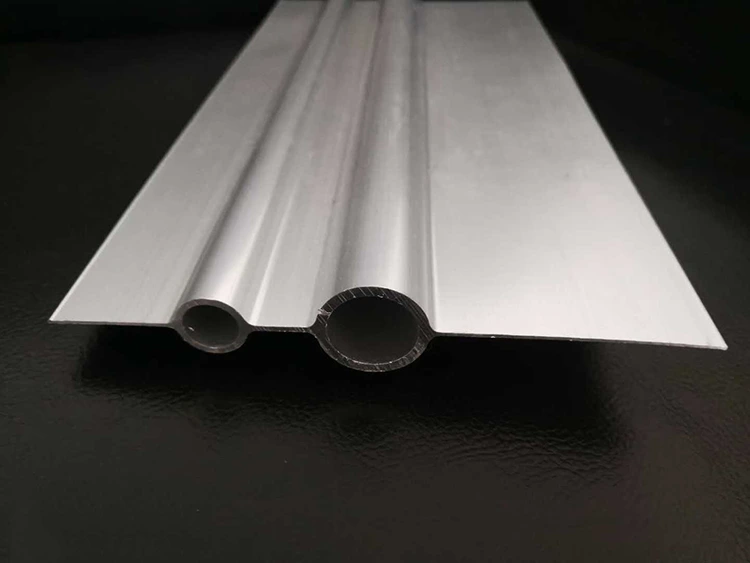

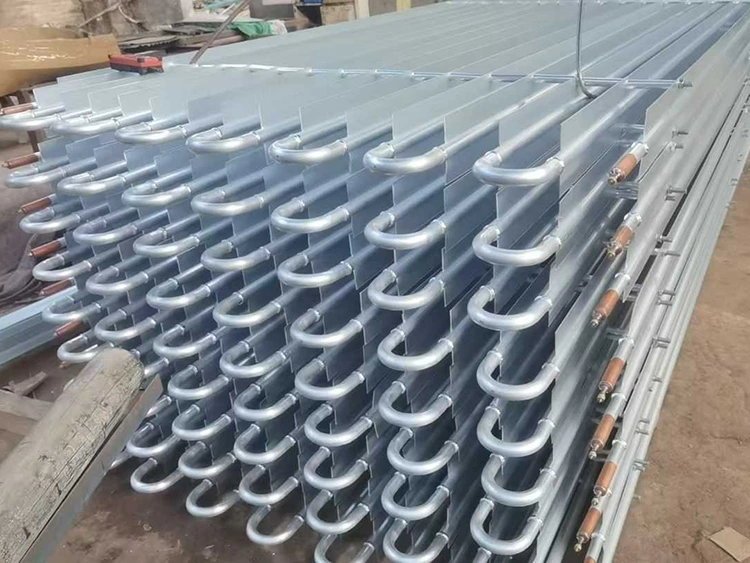

Każda jednostka aluminiowej cewki rurowej wykorzystuje wytłaczane rury żebrowane ze stopu aluminium o strukturze „zewnętrzne żebro/gwint wewnętrzny”. Żebra i korpus rury są ściśle połączone w jednoetapowym procesie formowania, zapewniając trwałe połączenie metalurgiczne między nimi; skutecznie eliminuje to kontaktowy opór cieplny pomiędzy żebrami a rurą. Przed wysyłką każde urządzenie przechodzi rygorystyczne testy ciśnieniowe przy użyciu sprężonego powietrza. Ponadto urządzenia są standardowo wyposażone w zintegrowany elektryczny system odszraniania i tackę ociekową. Stosowane czynniki chłodnicze obejmują: HFC (R404A, R507A, R134a, R448A, R449A) i amoniak (R717).

Kluczowe możliwości

•Konwekcja naturalna bez wentylatora — cyrkulacja powietrza w stylu komina poprzez równoległe kanały żeberek; zerowe zużycie energii przez wentylator; brak przyrostu ciepła silnika wentylatora.

• Niskie odwodnienie produktu — niska prędkość powietrza i wysoka wilgotność względna w chłodni minimalizują straty suchej przechowywanej żywności w porównaniu z parownikami fancoilowymi.

•Małe wahania temperatury — stabilna temperatura w chłodni ze zmniejszoną amplitudą cykli; poprawiona jakość produktu i jego trwałość.

•Efekt przechowywania w chłodni — masa termiczna aluminiowego korpusu parownika magazynuje zimną energię, zmniejszając częstotliwość uruchamiania sprężarki i wydłużając jej żywotność.

• Konstrukcja rurowa z żebrem zewnętrznym / gwintem wewnętrznym — pojedyncze prasowanie ciśnieniowe; zewnętrzne żebra maksymalizują wymianę ciepła po stronie powietrza; gwint wewnętrzny zmniejsza opór filmu po stronie czynnika chłodniczego i ładunek czynnika chłodniczego.

•Odszranianie elektryczne z tacą ociekową – zintegrowane elementy grzałki elektrycznej i tacka zbiorcza; automatyczne odszranianie na podstawie zegara lub czujnika.

• Kompatybilny z amoniakiem i HFC — materiał ze stopu aluminium kompatybilny zarówno z czynnikami chłodniczymi HFC, jak i R717 (amoniak); wyprodukowane w Chinach zgodnie ze standardami materiałowymi dotyczącymi higieny żywności.

Parametry techniczne

Wszystkie zwoje rur aluminiowych są produkowane i testowane ciśnieniowo w Chinach. Dokumentacja fabryczna obejmuje: certyfikat testu szczelności sprężonym powietrzem, deklarację zgodności materiału (stop aluminium dopuszczony do kontaktu z żywnością) oraz raport z kontroli wymiarowej. Każde urządzenie wysyłane z naszego zakładu produkcyjnego w Chinach posiada kompletny pakiet dokumentacji.

Zakres zastosowania

Chłodnie średnio- i niskotemperaturowe | -5°C do -30°C

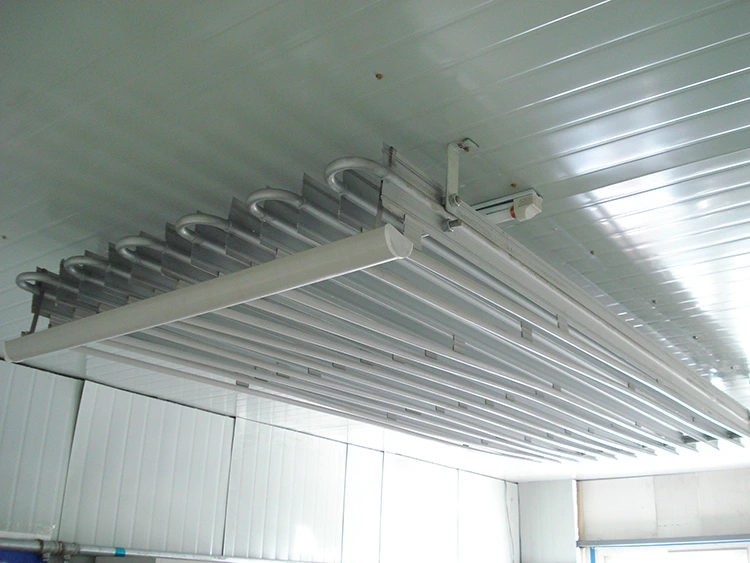

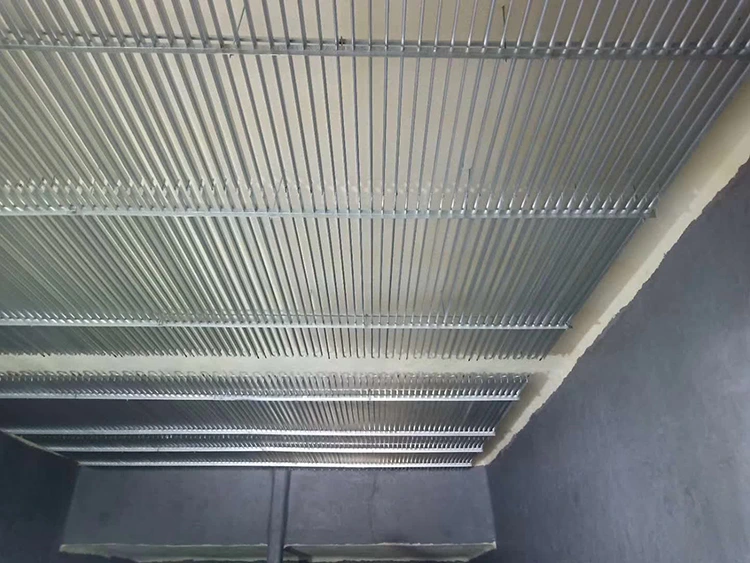

Aluminiowe wężownice rurowe Lynxcool z Chin zapewniają montowane na suficie odparowywanie mięsa, drobiu, owoców morza, nabiału, owoców i warzyw. Naturalna konwekcja utrzymuje wysoką wilgotność, zmniejszając odwodnienie i utratę wagi – lepiej niż klimakonwektory.

Chłodnie ryb i produktów wodnych | -15°C do -25°C

Utrzymuj stabilne niskie temperatury i wysoką wilgotność dla ryb i owoców morza. Niska prędkość powietrza ogranicza utratę wilgoci. Kompatybilny z amoniakiem w systemach R717.

Chłodnie farmaceutyczne i medyczne | +2°C do -20°C

Stabilna temperatura i wilgotność dla produktów farmaceutycznych, szczepionek i produktów biologicznych. Stop aluminium spełnia standardy higieny klasy farmaceutycznej.

Świeże produkty i chłodnie ogrodnicze | 0°C do -5°C

Konstrukcja bez wentylatora utrzymuje ponad 90% wilgotności, zapobiegając więdnięciu i zamarzaniu owoców, warzyw i kwiatów.

Pomieszczenia do schładzania szokowego i wstępnego schładzania | -5°C do -15°C

Cewki montowane na suficie zatrzymują wilgoć, zmniejszają odwodnienie i działają cicho — idealne do produktów o wysokiej wartości.

Dlaczego warto współpracować z Lynxcool

1. Ponad 20 lat doświadczenia

Lynxcool projektuje i produkuje wężownice do rur aluminiowych w Chinach od ponad 20 lat. Zaopatrujemy wykonawców chłodni, integratorów systemów i użytkowników końcowych w regionie Azji i Pacyfiku, na Bliskim Wschodzie i poza nim.

2. Precyzyjna produkcja żeberek z odlewu ciśnieniowego

Sterowane CNC żebra odlewane ciśnieniowo, uformowane integralnie ze ścianką rury.

Eliminuje straty przenoszenia ciepła spowodowane rozszerzalnością mechaniczną.

Każda cewka jest poddawana próbie ciśnieniowej i posiada fabrycznie wydany certyfikat szczelności.

3. Wsparcie w zakresie projektowania termicznego i wymiarowania

Pełne obliczenia obciążenia cieplnego chłodni i wymiarowanie termiczne.

Zoptymalizowana średnica rury, rozstaw żeber i układ obwodów dla przestrzeni sufitowej.

Szacunki ilości czynnika chłodniczego i rysunki rozmieszczenia dostarczone przez naszych inżynierów z Chin.

4. Materiały spełniające wymogi higieny żywności

Stop aluminium z anodowaną lub specjalną obróbką powierzchni.

Spełnia chińskie i międzynarodowe standardy dotyczące kontaktu z żywnością.

Dętki wyczyszczone przed montażem; załączona deklaracja zgodności.

5. Zgodność z amoniakiem

W pełni kompatybilny z urządzeniami chłodniczymi wyposażonymi w amoniak R717.

Całkowicie aluminiowe złączki i połączenia; żadnych elementów miedzianych.

Nadaje się do dużych zakładów przetwórstwa spożywczego i obiektów łańcucha chłodniczego.

6. Konkurencyjne ceny pochodzenia chińskiego

Wysokiej jakości cewki z certyfikatem higieny żywności w konkurencyjnych cenach.

Pełna dokumentacja fabryczna: świadectwo próby szczelności, deklaracja materiałowa, instrukcja montażu, schemat podłączenia odszraniania.

Krótkie czasy realizacji powtarzających się zamówień OEM przy zachowaniu oprzyrządowania produkcyjnego.

Certyfikaty

•ISO 9001 — System zarządzania jakością, zakład produkcyjny w Chinach

•Stop aluminium dopuszczony do kontaktu z żywnością — deklaracja zgodności materiału na jednostkę

• Fabryczny test szczelności sprężonym powietrzem — przetestowany w 100%; certyfikat wydany na jednostkę

•GB/T 15912 — Chińska norma krajowa dotycząca rur żebrowanych z aluminium i stopów aluminium

•Zgodny z GB 50072 — chiński kodeks projektowania chłodni (podstawa obliczeń Q = K·A·Δt)

• Konfiguracje zgodne z CE/PED dostępne na eksport na rynek europejski

• Dostępne są konfiguracje z amoniakiem (R717) ze złączami wykonanymi w całości z aluminium

Sprawa

•Dziesiątki tysięcy wężownic z rur aluminiowych wyprodukowanych w Chinach i zainstalowanych na całym świecie

•Dostawa do wykonawców chłodni, zakładów przetwórstwa spożywczego, obiektów rybackich i farmaceutycznych łańcuchów chłodniczych w regionie Azji i Pacyfiku oraz na Bliskim Wschodzie

•Obsługiwane są zarówno systemy z czynnikiem chłodniczym HFC, jak i amoniakiem

• Dostawy na czas w 98% z naszego zakładu produkcyjnego w Chinach

•Gwarancja standardowa: 24 miesiące od daty wysyłki na wady produkcyjne

Często zadawane pytania

P1: Jaki jest efekt komina i dlaczego jest ważny?

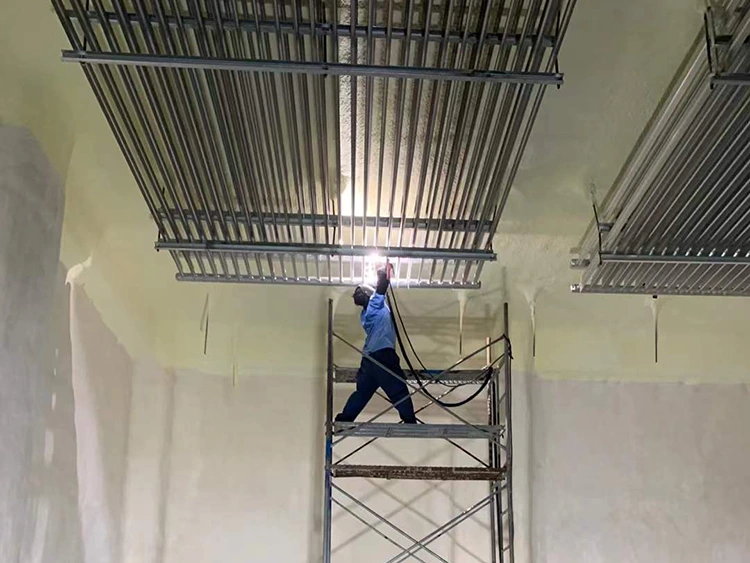

Odp.: Efekt komina to naturalna konwekcja w chłodni z wężownicą z rur aluminiowych. Zimne powietrze opada przez pionowe kanały żeberek, podczas gdy ciepłe powietrze unosi się, umożliwiając efektywny transfer ciepła bez wentylatorów. Prawidłowy montaż — prześwit pod sufitem 150–200 mm i poziome zawieszenie — zapewnia ciągłą, naturalną cyrkulację.

P2: Jak obliczyć wymaganą powierzchnię wymiany ciepła?

A: Użyj wzoru A = Q / (K · Δt), gdzie K = 9–10 W/m²°C i Δt ≈ 10°C. Następnie wybierz średnicę rury i typ płetwy:

φ25 2-płetwy = 0,29 m²/m

φ32 2-płetwy = 0,34 m²/m

φ32 3-lamelowy = 0,495 m²/m

Nasi inżynierowie z Chin mogą wykonać pełne obliczenia dla Twojego projektu.

P3: Po co ograniczać długość rury jednoprzebiegowej?

Odp.: Nadmierna długość zwiększa spadek ciśnienia, zmniejszając wydajność chłodzenia. Granice: φ25 = 80 m, φ32 = 100 m. W przypadku większych sklepów należy zastosować wiele krótszych równoległych przejść z odgałęzieniami dystrybutorów cieczy Venturi.

P4: Czy wężownice z rur aluminiowych można stosować z amoniakiem (R717)?

O: Tak. Aluminium jest w pełni kompatybilne z amoniakiem. Lynxcool produkuje w Chinach cewki przystosowane do amoniaku, wyposażone w całkowicie aluminiowe złącza i poddane pełnym testom ciśnieniowym. Nie wolno używać miedzi.

P5: Kiedy i jak należy rozmrażać?

Odp.: Zalecane wyzwalacze: pierzasty szron ≥10 mm lub twardy lód ≥5 mm. Zwykle 2–4 cykle na 24 godziny przy użyciu grzejników elektrycznych. Odszranianie kończy się za pomocą czujnika temperatury powierzchni lub timera. W nietypowych warunkach możliwe jest ręczne odszranianie.

P6: Co to jest dystrybutor cieczy Venturi?

Odp.: Dysza na każdym wlocie odgałęzienia zapewniająca równomierną dystrybucję czynnika chłodniczego dzięki efektowi Venturiego. Zapobiega zalaniu lub głodzeniu rur, poprawiając wydajność parownika i zapobiegając uderzeniom hydraulicznym.

P7: Czym różni się wężownica z rur aluminiowych od parownika z klimakonwektorem?

Odp.: Klimakonwektory szybciej obniżają temperaturę i oszczędzają miejsce na suficie. Wężownice z rur aluminiowych zużywają zerową energię wentylatora, utrzymują wyższą wilgotność (90–95% w porównaniu z 75–85%), zmniejszają utratę suchego produktu i stabilizują temperaturę. Idealny do zastosowań w przemyśle spożywczym, farmaceutycznym i zastosowaniach o wysokiej wilgotności.
