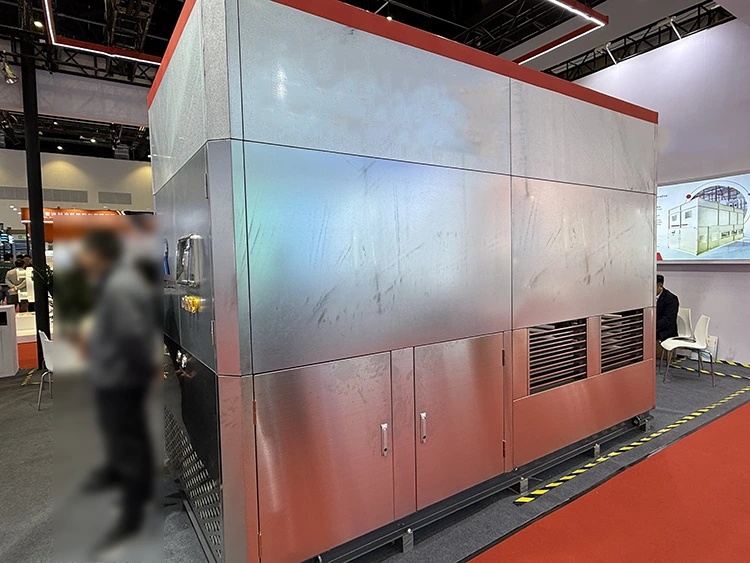

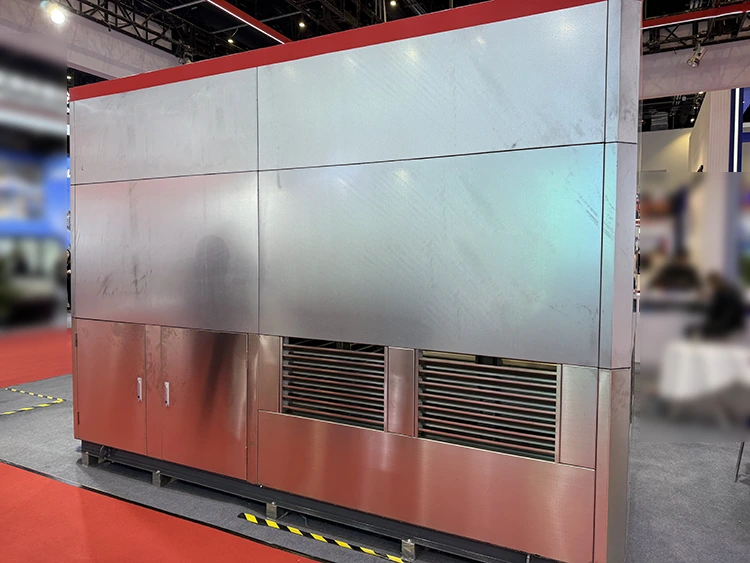

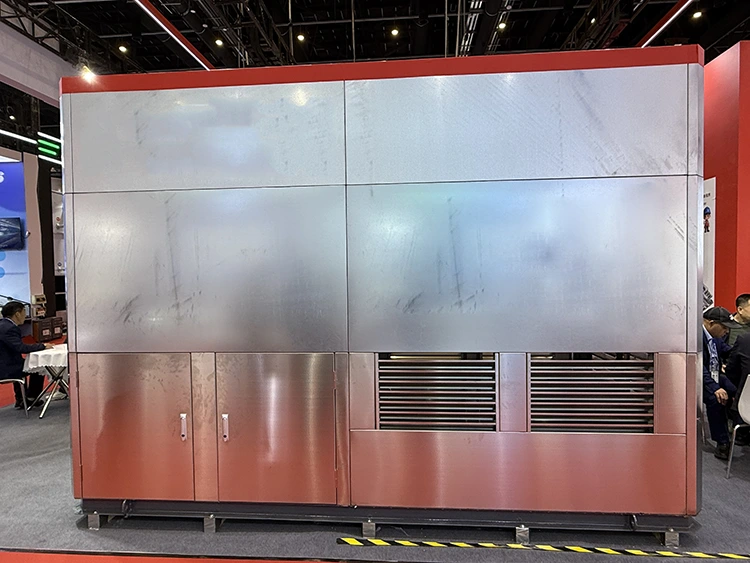

Agregat chłodniczy śrubowy chłodzony wyparnie

Agregat chłodniczy śrubowy chłodzony wyparnie został specjalnie zaprojektowany do chłodzenia procesów przemysłowych, instalacji wody lodowej HVAC i zastosowań wstępnego chłodzenia łańcucha chłodniczego, gdzie wymagane jest niezawodne i energooszczędne dostarczanie wody lodowej przez cały rok. Wszystkie główne komponenty są wybierane spośród wiodących światowych marek i przed wysyłką przechodzą pełne testy fabryczne przy obciążeniu znamionowym.

Kluczowa charakterystyka systemu

•Skraplanie przez parowanie: Oddawanie ciepła w odniesieniu do termometru mokrego zapewnia o 5–8°C niższą temperaturę skraplania w porównaniu z urządzeniami chłodzonymi powietrzem przy tej samej temperaturze termometru suchego, zwiększając COP nawet o 20%.

• Sprężarka dwuślimakowa: Bezstopniowa regulacja Vi (wbudowany stosunek objętości) i regulacja wydajności od 25–100% obciążenia przy minimalnym spadku wydajności przy częściowym obciążeniu.

• Parownik płaszczowo-rurowy DX: konstrukcja płaszcza ze stali węglowej i rur miedzianych, zaprojektowana zgodnie z normą ASME; zoptymalizowany dla różnicy temperatur wody lodowej wynoszącej 7/12°C lub 5/10°C.

•Pakowane fabrycznie: montowane na płozach, testowane w fabryce i wysyłane w jednym kawałku (lub w dwóch sekcjach w przypadku dużych modeli), aby zminimalizować czas instalacji i ryzyko uruchomienia w terenie.

•Sterowanie mikroprocesorowe: ekran dotykowy HMI z interfejsem Modbus RTU/TCP, sekwencjonowanie automatycznego uruchamiania, planowanie obciążenia sprężarki i pełna rejestracja alarmów.

Dane techniczne

Wydajność i parametry systemu

Uwaga: Wydajność chłodnicza i współczynnik COP w oparciu o: wlot/wylot wody lodowej 12/7°C, temperaturę termometru mokrego 28°C, znamionowy poziom czynnika chłodniczego, wysokość n.p.m.

Standardowy zakres modeli

Uwaga: Wymiary dotyczą konfiguracji z jednym urządzeniem. Dostępne są modele z podwójną sprężarką i obwodem tandemowym dla mocy powyżej 1163 kW. Wszystkie specyfikacje podlegają końcowemu przeglądowi technicznemu.

Zakres zastosowania

Agregat chłodniczy śrubowy chłodzony wyparnie Lynxcool doskonale nadaje się do każdego obiektu wymagającego niezależnego źródła wody lodowej o wysokim współczynniku COP i ograniczonych wymaganiach dotyczących miejsca. Typowe sektory zastosowań obejmują:

Chłodzenie procesów przemysłowych

•Produkcja farmaceutyczna: Precyzyjne dostarczanie wody lodowej o temperaturze 5–10°C do reaktorów, fermentorów i HVAC w pomieszczeniach czystych.

•Zakłady chemiczne i petrochemiczne: Ciągłe chłodzenie procesu przy stabilnej temperaturze wody na wylocie; kompatybilny z roztworami glikolu dla pętli wtórnych o temperaturze poniżej zera.

•Wtryskiwanie i wytłaczanie tworzyw sztucznych: Chłodzenie form i chłodzenie oleju hydraulicznego; szybkie dostosowanie do obciążenia poprzez bezstopniową regulację wydajności sprężarki.

•Chłodzenie centrów danych: Wymienniki ciepła umieszczone w tylnych drzwiach lub jednostki CRAC zasilane wodą lodową; niska temperatura skraplania znacznie zmniejsza PUE w porównaniu z agregatami chłodzonymi powietrzem.

HVAC i budynek komercyjny

•Centralne instalacje wody lodowej: Obsługują centrale wentylacyjne (AHU), klimakonwektory (FCU) i belki chłodzące w budynkach biurowych, hotelowych i szpitalnych.

•Chłodzenie sieciowe: Wiele jednostek równolegle z pompowaniem pierwotnym/wtórnym; nadaje się do centralnych pętli chłodzących na terenie kampusu lub parku przemysłowego.

Łańcuch chłodniczy i przetwarzanie żywności

•Tunele wstępnego schładzania: Dostarczanie wody lodowej do chłodnic wstępnych płytowych lub natryskowych do świeżych produktów, owoców morza i mięsa.

•Przedsionki chłodni: Chłodzenie wężownicy klimatyzacyjnej dla stref buforowych ramp przeładunkowych, gdzie wymagane są umiarkowane temperatury (2–10°C).

•Przetwórstwo napojów i produktów mlecznych: woda chłodząca CIP, chłodzenie sekcji pasteryzatora i chłodzenie płaszcza zbiornika.

Podstawowe cechy techniczne

Technologia kondensacji wyparnej

W przeciwieństwie do konwencjonalnych agregatów chłodniczych chłodzonych powietrzem, które całkowicie oddają ciepło do temperatury otoczenia termometru suchego, agregat chłodniczy śrubowy Lynxcool chłodzony wyparnie wykorzystuje zintegrowany skraplacz wyparny typu spray-and-coil. Wężownica z czynnikiem chłodniczym jest w sposób ciągły zwilżana wodą obiegową, podczas gdy wentylator zasysa powietrze z otoczenia w przeciwprądzie przez sekcję wężownicy. Odparowanie niewielkiej części wody pochłania ciepło utajone czynnika chłodniczego, dzięki czemu temperatura skraplania odzwierciedla temperaturę otoczenia termometru mokrego, a nie temperaturę termometru suchego.

W typowych warunkach termometru suchego o temperaturze 35°C i termometrze mokrym o temperaturze 28°C, agregat chłodniczy chłodzony powietrzem może skraplać się w temperaturze 48–52°C, podczas gdy jednostka ze skraplaniem wyparnym skrapla się w temperaturze 38–42°C — różnica 8–12 K, która bezpośrednio zmniejsza współczynnik ciśnień sprężarki, zwiększa wydajność objętościową i poprawia COP o 15–25%.

Sprężarka dwuślimakowa ze zmiennym Vi

Sprężarka posiada wbudowany zawór suwakowy stosunku objętości (Vi), który reguluje stopień sprężania wewnętrznego w celu dopasowania do rzeczywistego stosunku ciśnienia roboczego systemu. Zapobiega to nadmiernemu sprężaniu (marnowanej pracy) przy częściowym obciążeniu lub w warunkach niskiego otoczenia oraz niedociśnieniu (utracie wydajności) w warunkach wysokiego obciążenia lub dużego obciążenia. Rezultatem są płaskie krzywe wydajności przy częściowym obciążeniu i stała wydajność w całym zakresie roboczym.

•Zakres wydajności: 25–100% bezstopniowo, za pomocą zaworu suwakowego uruchamianego przez sterownik PLC.

•Ochrona sprężarki: Przełącznik różnicy ciśnień oleju, czujnik temperatury tłoczenia, termistory uzwojenia silnika, zegar zapobiegający recyklingowi (minimum 10 minut przerwy w cyklu).

• Zarządzanie olejem: Chłodzenie oleju termosyfonem (preferowane) lub wtrysk cieczy; wziernik poziomu oleju; fabrycznie napełniony rodzajem i ilością oleju określonym przez producenta sprężarki.

Inteligentne sterowanie mikroprocesorowe

Agregat chłodniczy śrubowy chłodzony wyparnie jest dostarczany z opracowanym przez Lynxcool sterownikiem mikroprocesorowym wyposażonym w 7-calowy kolorowy ekran dotykowy HMI. Sterownik zarządza wszystkimi funkcjami urządzenia, w tym:

• Sterowanie PID temperatury wody lodowej na wylocie (regulowana wartość zadana w zakresie 3–15°C)

•Załadunek/rozładunek sprężarki z zabezpieczeniem przed krótkim cyklem

•Wentylator skraplacza wyparnego i stopniowanie pompy (dostępna opcja bezstopniowego wentylatora EC)

•Zawór uzupełniania wody i zarządzanie cyklem odsalania

•Pełny dziennik alarmów ze znacznikiem czasu; wyjście przekaźnika zdalnego alarmu

•Komunikacja Modbus RTU/TCP do integracji BMS/SCADA

•Tygodniowy harmonogram i wejście ograniczające zapotrzebowanie

Kompaktowa płoza montowana fabrycznie

Wszystkie komponenty — sprężarka, sekcja skraplacza wyparnego, zbiornik parownika, panel sterowania, orurowanie czynnika chłodniczego i kolektory dystrybucji wody — są fabrycznie montowane na stalowej ramie konstrukcyjnej i połączone ze sobą przed wysyłką. Ten fabryczny montaż wstępny zapewnia sprawdzoną pod kątem szczelności integralność obwodu czynnika chłodniczego, zweryfikowaną ciągłość elektryczną i testy funkcjonalne przy pełnej wydajności znamionowej, zanim urządzenie opuści fabrykę.

•Instalacja: Urządzenie przybywa na miejsce gotowe do podłączenia elektrycznego, przewodów wody lodowej i podłączenia wody uzupełniającej – nie jest wymagana żadna praca z czynnikiem chłodniczym w terenie.

•Czas uruchomienia: zazwyczaj 1 dzień na połączenia elektryczne/rurociągowe + ½ dnia na konfigurację parametrów kontrolnych i weryfikację przy pierwszym uruchomieniu.

Uzdatnianie wody i eliminator znoszenia

Systemy wyparne wymagają uzdatniania wody, aby zapobiec osadzaniu się kamienia, korozji i rozwojowi biologicznemu w obwodzie natryskowym. Jednostki Lynxcool są zaprojektowane tak, aby akceptować standardowe systemy filtracji i dozowania strumienia bocznego i obejmują:

•Dysze natryskowe ze stali nierdzewnej (niezatykające się, wymienne)

• Ostrza eliminujące znoszenie z PCV usuwające ≥ 99,97% porwanych kropelek wody (ograniczenie ryzyka Legionelli)

• Dolna miska olejowa z grzałką do pracy w temperaturach ujemnych

•Automatyczny zawór elektromagnetyczny odsalania z wejściem sterownika bazującym na przewodności

•Filtr boczny o średnicy 50 mikronów

Dlaczego warto wybrać Lynxcool

Przywództwo w zakresie efektywności energetycznej

Agregaty chłodnicze śrubowe chłodzone wyparnie Lynxcool niezmiennie zapewniają wartości COP przy pełnym obciążeniu na poziomie 3,8–4,5 i zintegrowane wartości przy częściowym obciążeniu (IPLV), które przekraczają minimalne standardy ASHRAE 90.1 o 15–30%. W ciągu 10-letniego okresu użytkowania oszczędność energii w porównaniu z równoważnym agregatem chłodniczym chłodzonym powietrzem zwykle odzyskuje różnicę w cenie jednostkowej zakupu w ciągu 2–3 lat w regionach o umiarkowanych taryfach za energię elektryczną.

Kompletne testy fabryczne

Każde urządzenie przechodzi co najmniej 4-godzinny fabryczny test działania przy pełnym obciążeniu w pętli testowej z wodą lodową skalibrowanej zgodnie z warunkami AHRI 550/590. Raport z testu — obejmujący ciśnienie ssania/wypływu sprężarki, temperaturę na wlocie/wylocie wody lodowej, pobór mocy elektrycznej i obliczony współczynnik COP — jest dostarczany z każdym urządzeniem jako dokument potwierdzający wydajność znamionową.

Szeroka kompatybilność z czynnikami chłodniczymi

Jednostki standardowe są zaprojektowane dla czynnika R134a (niski GWP, niepalny, dostępny na całym świecie). Starsze warianty R22 i R507 są dostępne na rynkach, na których infrastruktura dostaw R134a jest ograniczona. Konstrukcja urządzenia wykorzystuje lutowane miedziane połączenia w całym obwodzie czynnika chłodniczego i przed ładowaniem jest poddawana próbie ciśnieniowej przy ciśnieniu projektowym 1,5x.

Wsparcie inżynieryjne aplikacji

Zespół inżynierów Lynxcool zapewnia bezpłatne wsparcie przedsprzedażowe, obejmujące: analizę temperatury mokrego termometru na miejscu realizacji projektu, roczną symulację zużycia energii (TRNSYS lub metoda bin-godzinna), przegląd schematów rurociągów i rysunki rozmieszczenia pomieszczeń mechanicznych. To wsparcie zmniejsza ryzyko projektowe i zapewnia prawidłowe dopasowanie określonej jednostki do profilu obciążenia budynku.

Konkurencyjny całkowity koszt posiadania

Wyprodukowane w Chinach zgodnie z międzynarodowymi standardami projektowymi (ASME, EN 378, GB 150) jednostki Lynxcool oferują koszty zakupu o 20–35% niższe od równoważnego sprzętu marki europejskiej lub północnoamerykańskiej, zapewniając jednocześnie porównywalną wydajność i jakość wykonania. Części zamienne są przechowywane w magazynie i dostępne do ekspresowej wysyłki na cały świat; w konstrukcji urządzenia zastosowano modele sprężarek będące standardami branżowymi, aby zapewnić długoterminową dostępność części.

Często zadawane pytania

P:  Czym różni się agregat śrubowy chłodzony wyparnie od agregatu odśrodkowego chłodzonego wodą?

Odp.:  Agregat chłodniczy odśrodkowy chłodzony wodą wymaga oddzielnej wieży chłodniczej i systemu pompowania wody skraplacza, co zwiększa koszty inwestycyjne, orurowanie i oddzielne obciążenie konserwacyjne. Chłodzony wyparnie agregat śrubowy jest jednostką samodzielną — skraplacz wyparny jest zintegrowany z podstawą agregatu, co eliminuje potrzebę stosowania oddzielnej wieży chłodniczej, pomp wody skraplacza i powiązanej miski. Prostota instalacji przypomina jednostkę chłodzoną powietrzem, a temperatury skraplania zbliżają się do poziomu wydajności jednostki chłodzonej wodą.

P:  Jakie jest tempo zużycia wody i jak wypada ono w porównaniu z wieżą chłodniczą?

Odp.:  Odparowanie w obwodzie natryskowym skraplacza zużywa około 2,0–2,5 l/h na kW odrzuconego ciepła (w zależności od warunków otoczenia). Można to porównać do równoważnej wieży chłodniczej obsługującej agregat chłodniczy chłodzony wodą. Całkowite zużycie wody w systemie — łącznie z odmulaniem i dryfem — wynosi zazwyczaj 3–4 l/h na kW odrzuconego ciepła. W suchym klimacie, gdzie problemem są koszty wody, można dodać chłodnice wstępne typu suchego, aby skrócić czas pracy w trybie mokrym.

P:  Czy urządzenie może działać w zimnych warunkach otoczenia (zima)?

Odp.:  Tak. Poniżej około 12°C otoczenia termometru mokrego pompę natryskową można wyłączyć, a urządzenie działa jako agregat chłodniczy chłodzony suchym powietrzem, korzystając wyłącznie z wentylatorów skraplacza. Sterowany termostatycznie podgrzewacz miski olejowej zapobiega zamarzaniu zbiornika wody rozpryskowej w temperaturach otoczenia sięgających nawet –15°C. W przypadku obiektów o długotrwałej pracy w temperaturach poniżej zera można zastosować opcjonalny skraplacz wstępny z suchą chłodnicą zabezpieczoną glikolem, aby całkowicie wyeliminować zużycie wody w zimie.

P: Jaka jest minimalna ilość zamówienia i czas realizacji?

Odp.:  Nie ma minimalnej wielkości zamówienia — akceptowane są pojedyncze sztuki. Standardowy czas realizacji od potwierdzenia zamówienia wynosi 8–12 tygodni dla modeli do LynxEC-582; 12–16 tygodni w przypadku większych modeli. W przypadku pilnych projektów mogą być dostępne ekspresowe sloty produkcyjne. Pełne rysunki techniczne i podręczniki IOM są dostarczane w ciągu 2–3 tygodni od złożenia zamówienia w celu wsparcia równoległych przygotowań cywilnych i elektrycznych.

P: Jaka jest gwarancja i wsparcie posprzedażne?

Odp.:  Wszystkie agregaty chłodnicze śrubowe Lynxcool chłodzone wyparnie są objęte 12-miesięczną gwarancją na części od daty uruchomienia (lub 18 miesięcy od wysyłki, w zależności od tego, co nastąpi wcześniej). Sprężarka objęta jest oryginalną gwarancją producenta na ten sam okres. Lynxcool utrzymuje magazyn części zamiennych z wysyłką następnego dnia w przypadku standardowych elementów zużywalnych. Zdalna diagnostyka za pośrednictwem interfejsu Modbus umożliwia inżynierom Lynxcool przeglądanie dzienników usterek i danych operacyjnych bez konieczności wizyty na miejscu.
