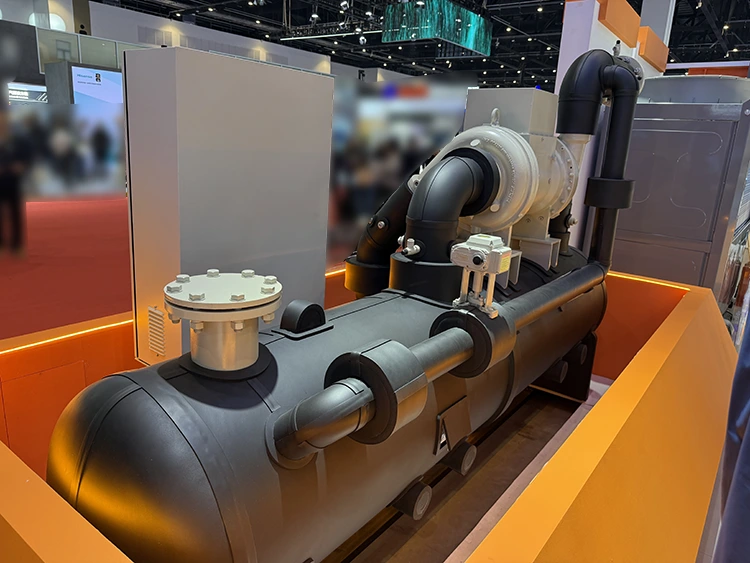

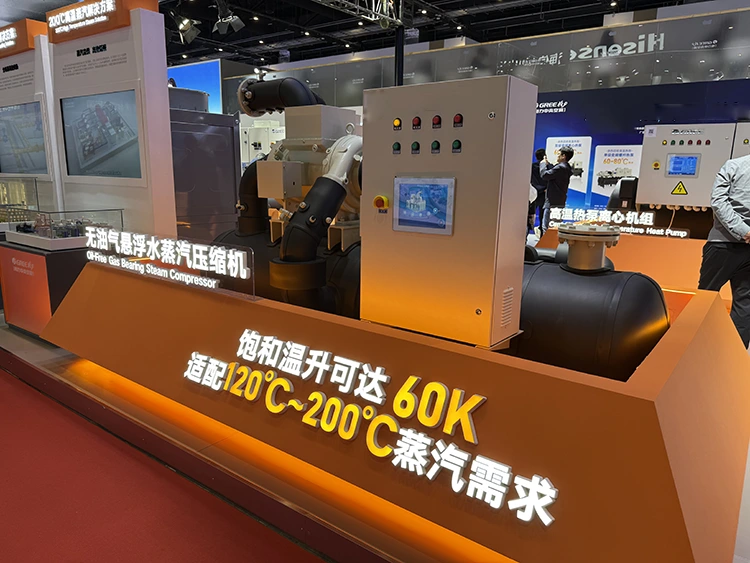

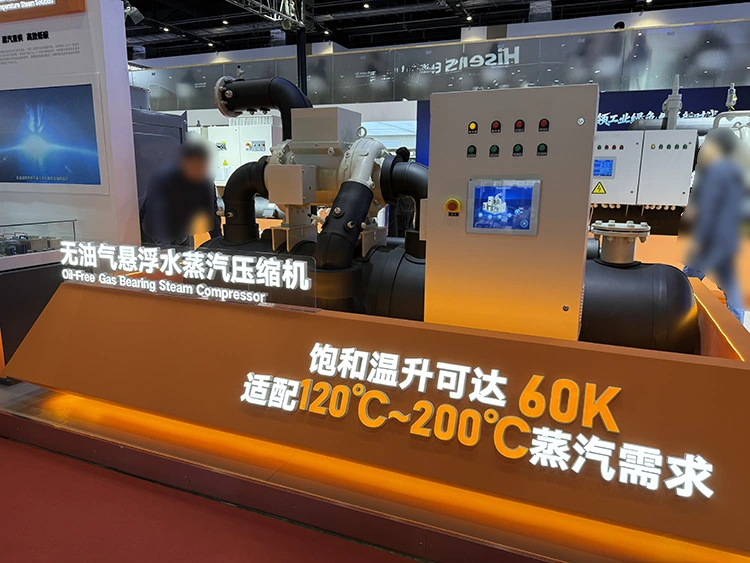

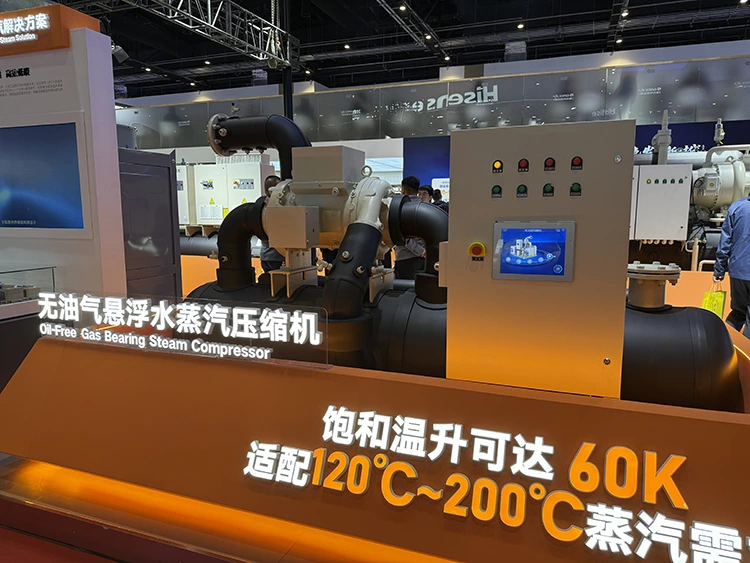

Agregat chłodniczy odśrodkowy z łożyskiem powietrznym

Odśrodkowy agregat chłodniczy z łożyskiem powietrznym jest wyposażony w zoptymalizowany aerodynamicznie wirnik odśrodkowy i napęd z falownikiem wysokiej częstotliwości, osiągający współczynnik CEL (łączny współczynnik efektywności energetycznej) od 6,0 ​​do 7,5 przy pełnym obciążeniu, przy wartościach IPLV/NPLV zwykle przekraczających 9,0 – wydajność nieosiągalna przy użyciu technologii sprężarek tłokowych, spiralnych lub śrubowych przy równoważnej wydajności chłodniczej.

Ciągła wydajność jednostki waha się od 200 RT (700 kW) do 2000 RT (7032 kW) i obsługuje centralne instalacje chłodnicze, duże komercyjne systemy HVAC, chłodzenie procesów przemysłowych, infrastrukturę centrów danych i farmaceutyczne pomieszczenia czyste.

Parametry techniczne

Zakres zastosowania

Rynki Pierwotne

•Okręgowe instalacje chłodnicze i miejskie sieci wody lodowej (400 – 2000 RT na jednostkę)

•Duże komercyjne systemy HVAC: centra handlowe, lotniska, centra kongresowe, wieżowce biurowe klasy A

• Infrastruktura chłodząca centra danych i serwerownie wymagająca dużej dyspozycyjności i wolnej od oleju jakości powietrza

•Chłodzenie procesów farmaceutycznych, biotechnologicznych i pomieszczeń czystych, gdzie niedopuszczalne jest zanieczyszczenie olejem

•Chłodzenie procesów przemysłowych: obróbka precyzyjna, przemysł spożywczy i napojów, chemiczny i tworzyw sztucznych

•Hotele, szpitale i kampusy uniwersyteckie posiadające certyfikat LEED lub równoważny certyfikat ekologicznego budownictwa

Wybór czynnika chłodniczego według zastosowania

•HFO-1234ze(E) — GWP < 1; preferowane w przypadku nowych projektów w zakresie zgodności z przepisami UE dotyczącymi F-gazów i chińskimi przepisami dotyczącymi czynników chłodniczych

•HFC-134a — sprawdzona niezawodność w terenie, odpowiednia do projektów modernizacyjnych zastępujących stare agregaty chłodnicze odśrodkowe

Podstawowe cechy techniczne

1. Technologia aktywnego łożyska powietrznego – zero oleju, zero tarcia

Agregat chłodniczy odśrodkowy z łożyskiem powietrznym wykorzystuje własne sprężone powietrze sprężarki do uzyskania zawieszenia wału, eliminując potrzebę stosowania magnesów ziem rzadkich, cewek elektromagnetycznych lub dedykowanych zasilaczy sterujących łożyskami. Klin powietrzny stabilizuje się automatycznie wraz z prędkością obrotową, zapewniając naturalną stabilność systemu, prostą architekturę sterowania i praktycznie zerowe tryby awarii.

2. Optymalizacja efektywności energetycznej w podwójnej pętli

System jednocześnie dostosowuje prędkość sprężarki o zmiennej częstotliwości (10%–100%) i kąt łopatek kierujących wlotu, aby uzyskać optymalną moc pracy w warunkach częściowego obciążenia przez cały rok, zapewniając wysokie wartości IPLV/NPLV i stabilną pracę nawet przy małych obciążeniach, bez ryzyka przepięć lub obejścia.

3. Bezolejowy obwód chłodniczy

Nie jest wymagany żaden olej smarujący, co eliminuje straty wydajności spowodowane gromadzeniem się filmu olejowego w wymienniku ciepła. Ogólna wydajność wymiany ciepła pozostaje na standardach fabrycznych i nie wymaga konserwacji separatorów oleju, pomp oleju ani systemów powrotu oleju.

4. Wysokowydajny wymiennik ciepła płaszczowo-rurowy

W parowniku i skraplaczu zastosowano wzmocnione rury miedziane z odpornymi na korozję wkładkami tytanowymi po stronie wody i zoptymalizowanymi mikrożebrami po stronie czynnika chłodniczego, co poprawia współczynniki wrzenia zarodkowego i kondensacji filmu. Panel konserwacyjny wiązki rurek umożliwia czyszczenie mechaniczne na miejscu, eliminując potrzebę odzyskiwania czynnika chłodniczego.

5. Inteligentne sterowanie PLC

Rejestruje parametry operacyjne co sekundę, a na pokładzie przechowywane są dane trendów z 12 miesięcy. Diagnostyka predykcyjna pozwala z wyprzedzeniem wykryć nieprawidłowości, takie jak szczelina powietrzna łożyska, osadzanie się kamienia na wirniku i wymienniku ciepła. Łączy się z BMS/DCIM poprzez Modbus TCP/BACnet IP, a opcjonalna brama w chmurze umożliwia zdalne monitorowanie i proaktywne usługi.

6. Prawie cichy, niski poziom wibracji

Łożyska powietrzne i sterowanie zmienną częstotliwością eliminują tarcie i pulsację częstotliwości zasilania. Poziom hałasu w odległości 1 metra pod pełnym obciążeniem wynosi ≤80 dB(A), a wibracje są prawie całkowicie wyeliminowane z konstrukcji budynku, co eliminuje potrzebę stosowania sprężynowych podstaw wibracyjnych.

Dlaczego warto współpracować z Lynxcool

Łożysko pneumatyczne a łożysko magnetyczne a smarowane olejem – uczciwe porównanie

Agregaty chłodnicze odśrodkowe z łożyskiem powietrznym osiągają pracę bezolejową dzięki lewitacji elektromagnetycznej. Mają wiele wspólnych korzyści w zakresie wydajności z konstrukcjami łożysk powietrznych, ale wiążą się z większą złożonością sterownika łożysk, ryzykiem związanym z łańcuchem dostaw magnesów ziem rzadkich i wrażliwością na zakłócenia jakości zasilania. Konstrukcje łożysk powietrznych nie mają magnesów trwałych, zasilania łożysk ani ryzyka rozmagnesowania magnesu – jest to szczególnie istotne w środowiskach przemysłowych o wysokiej temperaturze otoczenia lub wysokich wibracjach.

Odśrodkowe agregaty chłodnicze smarowane olejem wiążą się z niższym kosztem pierwszym, ale wiążą się z kosztami bieżącymi: wymianą oleju, konserwacją separatora oleju, całorocznym zużyciem energii przez podgrzewacz oleju oraz postępującą degradacją przenoszenia ciepła w wyniku zanieczyszczenia oleju. Analizy całkowitego kosztu posiadania (TCO) w cyklu życia konsekwentnie pokazują, że agregaty chłodnicze z łożyskami powietrznymi lub magnetycznymi zwracają się w ciągu 3–5 lat w porównaniu z odpowiednikami smarowanymi olejem przy chińskich komercyjnych taryfach za energię elektryczną.

Zalety Lynxcoola

•Pełny zakres wydajności 200–2000 RT z jednej platformy produktowej — mniej interfejsów inżynieryjnych w instalacjach wielojednostkowych

• Konstrukcja z dwoma czynnikami chłodniczymi (HFO-1234ze lub HFC-134a) z magazynu — brak opóźnień w przypadku zamówień specjalnych w przypadku projektów o niskim GWP

• Fabryczne testy wydajności według AHRI 550/590 przy użyciu skalibrowanych przyrządów i dostępne FAT z obserwacją

• Wstępnie skonfigurowana integracja LynxMind™ BMS / DCIM — ogranicza uruchomienie na miejscu do godzin, a nie dni

•Opcja wejścia średniego napięcia (10 kV) eliminuje transformator obniżający napięcie w dużych instalacjach chłodniczych

•Przewaga cenowa produkcji chińskiej: 20 – 35% w porównaniu z równoważnymi markami europejskimi lub północnoamerykańskimi przy porównywalnych certyfikowanych poziomach wydajności

• Ponad 800 agregatów chłodniczych z łożyskami powietrznymi zainstalowanych w Chinach, Azji Południowo-Wschodniej i na Bliskim Wschodzie

Często zadawane pytania

P: Jaka jest różnica między technologią łożysk powietrznych i magnetycznych?

Odp.: Obydwa zapewniają bezolejową i pozbawioną tarcia pracę sprężarki. Łożysko magnetyczne wykorzystuje cewki elektromagnetyczne i magnesy ziem rzadkich do lewitacji wału, co wymaga dedykowanego zasilania sterownika łożyska i jest wrażliwe na zakłócenia zasilania. Łożysko powietrzne wykorzystuje warstwę powietrza pod ciśnieniem generowaną przez samą sprężarkę — bez magnesów, cewek i oddzielnego zasilacza — co skutkuje prostszą, solidniejszą architekturą i mniejszą podatnością na zdarzenia związane z jakością zasilania.

P: Jak działa agregat chłodniczy odśrodkowy z łożyskiem powietrznym przy częściowym obciążeniu?

Odp.: Sterowanie VFD + IGV z podwójną pętlą LynxMind™ w sposób ciągły śledzi punkt minimalnej mocy. Przy obciążeniu 50% współczynnik COP zwykle przekracza wartości przy pełnym obciążeniu o 20–40%, a urządzenie utrzymuje stabilną pracę do 10% bez obejścia zabezpieczenia przeciwprzepięciowego. Opublikowane oceny IPLV/NPLV wynoszące ≥ 9,0 odzwierciedlają rzeczywistą ważoną wydajność przy częściowym obciążeniu, a nie test jednopunktowy.

P: Czy nadal wymagana jest regularna konserwacja oleju?

Odp.: Żadnej konserwacji oleju. Obieg chłodniczy nie zawiera oleju smarowego. Nie ma separatorów oleju, podgrzewaczy oleju, pomp oleju, filtrów oleju ani okresów między wymianami oleju. Rutynowa konserwacja obejmuje coroczną weryfikację szczeliny powietrznej łożysk (nieinwazyjną za pomocą narzędzia diagnostycznego LynxMind™), coroczną kontrolę szczelności czynnika chłodniczego i okresowe czyszczenie rur skraplacza/parownika — wszystko to można osiągnąć bez odzyskiwania czynnika chłodniczego.

P: Jaki czynnik chłodniczy powinniśmy wybrać dla nowego projektu?

Odp.: Do nowych instalacji zaleca się stosowanie HFO-1234ze(E). Jego potencjał globalnego ocieplenia (GWP) < 1 zabezpiecza system na przyszłość przed zaostrzającymi się przepisami dotyczącymi F-gazów w Chinach i na rynkach eksportowych, a jego właściwości termodynamiczne dobrze łączą się z geometrią wirnika odśrodkowego, zapewniając maksymalną wydajność. HFC-134a pozostaje dostępny na potrzeby projektów modernizacyjnych, jeśli preferuje to istniejąca instalacja rurowa lub logistyka placu budowy.

P: Jakie są wymagania dotyczące jakości wody lodowej i wody skraplacza?

Odp.: Woda lodowa: pH 7,0 – 9,0, twardość ≤ 300 ppm CaCO₃, chlorek ≤ 200 ppm, całkowita zawartość zawiesiny ≤ 50 ppm. Woda skraplacza: takie same wartości graniczne pH i twardości; zalecamy system dozowania środków chemicznych do otwartych wież chłodniczych. Szczegółowe specyfikacje jakości wody i wytyczne dotyczące uzdatniania chemicznego są dostarczane z każdym urządzeniem.

P: Jaki jest prąd rozruchowy i jaki ma wpływ na infrastrukturę elektryczną budynku?

Odp.: Miękki start VFD ogranicza prąd rozruchowy do około 100–110% prądu roboczego przy pełnym obciążeniu – w praktyce zerowy udar w porównaniu z 300–600% rozruchu rozruszników poprzecznych. Umożliwia to sekwencyjne uruchamianie wielu jednostek bez przewymiarowania głównej tablicy rozdzielczej i eliminuje złożoność koordynacji zabezpieczenia rozrusznika silnika, występującą w konwencjonalnych konstrukcjach.

P: Jakie gwarancje i wsparcie serwisowe zapewnia Lynxcool?

Odp.: Gwarancja standardowa: 24 miesiące na montaż sprężarki, 12 miesięcy na elementy elektryczne i sterujące, od daty uruchomienia. Dostępne są rozszerzone pakiety gwarancji (do 60 miesięcy) i roczne umowy serwisowe ze zdalnym monitorowaniem. Lynxcool utrzymuje regionalne centra serwisowe w głównych chińskich miastach i może zorganizować autoryzowane partnerstwa serwisowe na rynkach Azji Południowo-Wschodniej i Bliskiego Wschodu.
