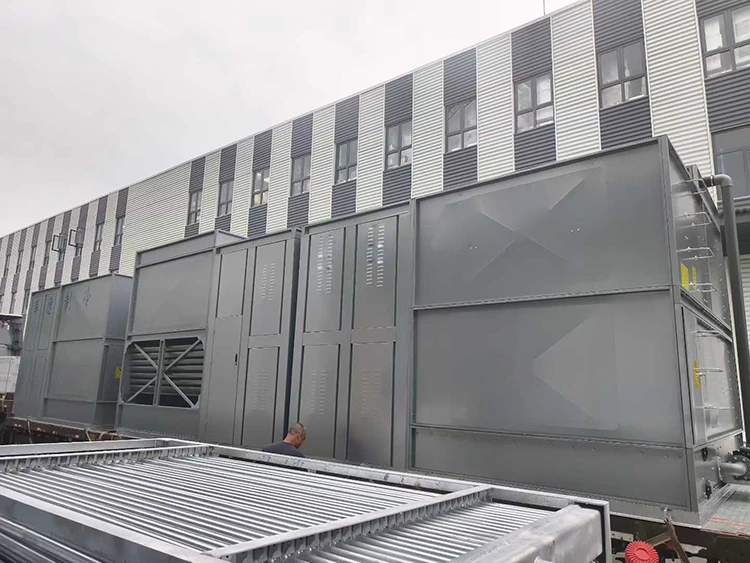

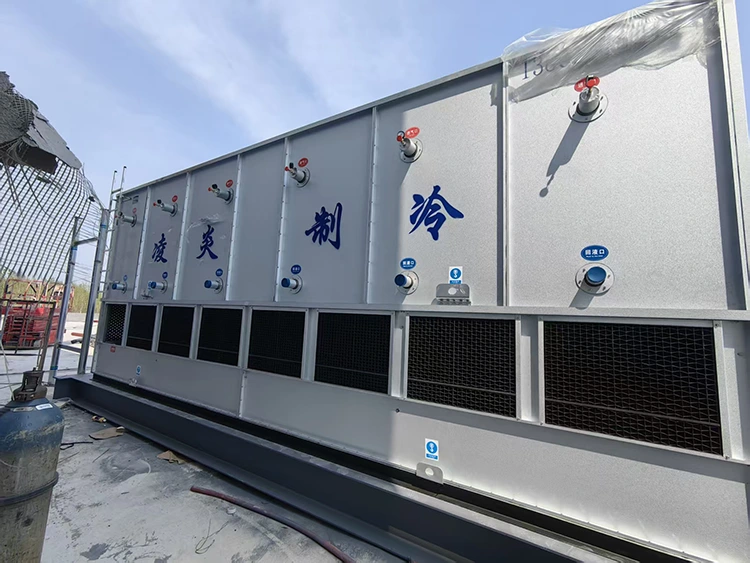

Skraplacz wyparny przeciwprądowy

Przeciwprądowe skraplacze wyparne wykorzystują wodę i powietrze jako czynniki chłodzące w celu wymiany ciepła z gazem chłodniczym o wysokiej temperaturze wewnątrz rur wężownic, skraplając gaz w ciecz. Woda chłodząca jest rozprowadzana poprzez dysze natryskowe na zewnętrzną powierzchnię wężownic, podczas gdy wentylatory osiowe wciągają powietrze z otoczenia w górę przez urządzenie. Przeciwstawne strumienie wody i powietrza tworzą wysoce efektywne chłodzenie wyparne: część wody odparowuje, pochłaniając duże ilości ciepła, które następnie jest wydalane do atmosfery. Eliminatory dryfu wychwytują porwane kropelki wody i zawracają je do basenu w celu recyrkulacji. Zawór pływakowy automatycznie uzupełnia wodę utraconą w wyniku parowania.

Jakie są cechy tej maszyny?

W porównaniu do konwencjonalnych skraplaczy chłodzonych powietrzem lub wodą, przeciwprądowy skraplacz wyparny LynxB oferuje:

• Około 50% niższe zużycie energii w porównaniu z odpowiednikami chłodzonymi powietrzem lub wodą

•Objętość wody krążącej wynosi tylko 1/8 objętości systemu płaszczowo-rurowego + wieży chłodniczej

• Konfiguracja przeciwprądowa maksymalizuje efektywność wymiany ciepła przy wysokich temperaturach otoczenia

•Szeroki zakres mocy od 450 kW do 3250 kW — skalowalny do dużych obciążeń przemysłowych

• Kompaktowe wymiary i niski profil upraszczają instalację i zmniejszają koszty prac inżynieryjnych

• Wstępnie zmontowany przed wysyłką, aby zminimalizować czas pracy na miejscu i uruchomienie

•Długa żywotność przy minimalnych wymaganiach konserwacyjnych i niskich kosztach cyklu życia

Zakres zastosowania

Seria LynxB została zaprojektowana z myślą o chłodnictwie przemysłowym na dużą skalę i chłodzeniu procesowym, gdzie niezbędna jest wysoka sprawność cieplna i niezawodność. Typowe zastosowania obejmują:

•Duże chłodnie i zakłady przetwórstwa spożywczego

•Zakłady chemiczne, petrochemiczne i farmaceutyczne

•Przemysłowe systemy klimatyzacji i chłodzenia procesowego

•Systemy chłodnicze amoniaku i freonu

• Zarządzanie chłodzeniem sieciowym i ciepłem w centrach danych

•Wszelkich zastosowań zastępujących konwencjonalne skraplacze płaszczowo-rurowe wieżami chłodniczymi

Specyfikacje komponentów

Każdy przeciwprądowy skraplacz wyparny serii LynxB zawiera następujące starannie zaprojektowane komponenty:

Dane techniczne

Wszystkie modele są testowane w fabryce i wysyłane wstępnie zmontowane. Tam, gdzie ma to zastosowanie, wartości mocy wentylatora pokazane jako start/praca (kW). Dane techniczne są mierzone w standardowych warunkach znamionowych.

Dlaczego warto wybrać Lynxcool?

Własny zakład produkcyjny — własna produkcja zapewnia stałą kontrolę jakości i konkurencyjne terminy realizacji.

Konstrukcja modułowa — ustandaryzowane moduły upraszczają zarządzanie częściami zamiennymi i przyszłą rozbudowę wydajności.

Najwyższa ochrona przed korozją — cynkowane ogniowo wężownice, aluminiowo-cynkowa obudowa, bogata w cynk farba krawędziowa i eliminatory unoszenia się z GRP zapewniają długą żywotność przy minimalnej konserwacji.

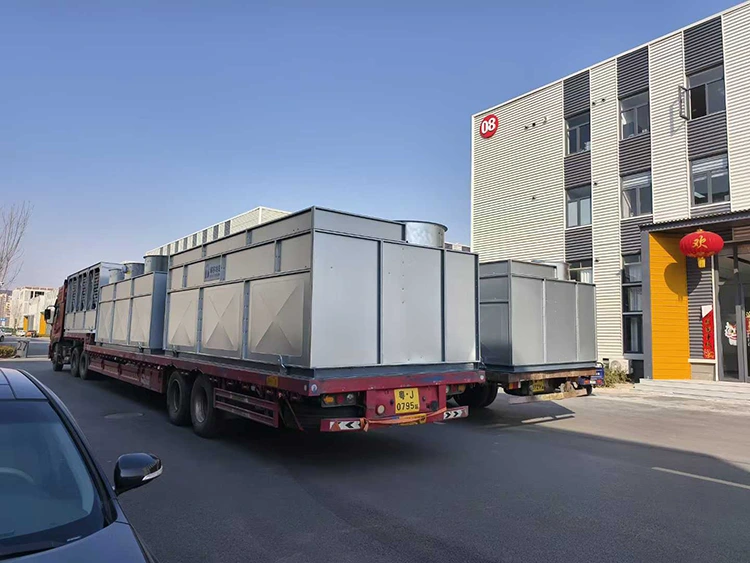

Dostawa wstępnie zmontowana — jednostki wysyłane są w pełni zmontowane, co znacznie zmniejsza koszty pracy na miejscu i czas przekazania do eksploatacji.

Często zadawane pytania

P1: Co to jest skraplacz wyparny przeciwprądowy?

Odp.: Powietrze przemieszcza się w górę, podczas gdy woda jest rozpylana w dół, maksymalizując różnicę temperatur w celu uzyskania wyższej wydajności. W modelach współprądowych (z przepływem w dół) powietrze i woda poruszają się w tym samym kierunku, co zapewnia niższą wydajność. LynxB wykorzystuje przepływ przeciwny, aby zapewnić doskonałą wydajność, szczególnie w gorącym klimacie.

P2: Jakie czynniki chłodnicze są kompatybilne?

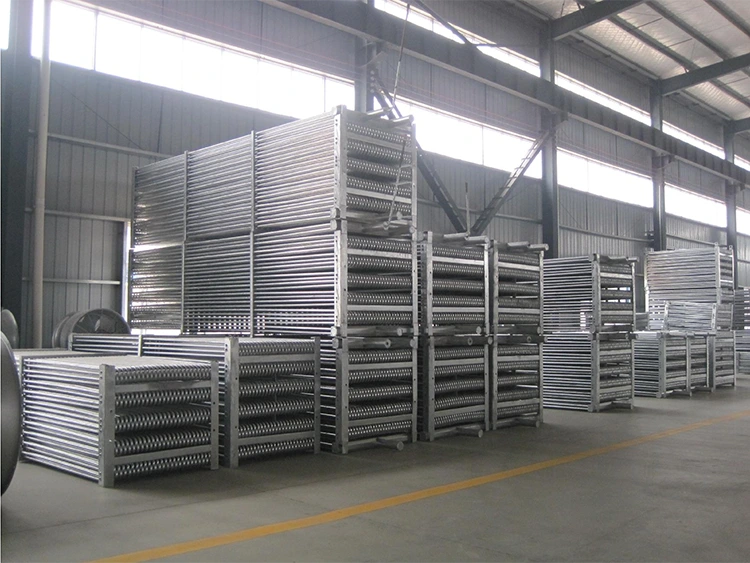

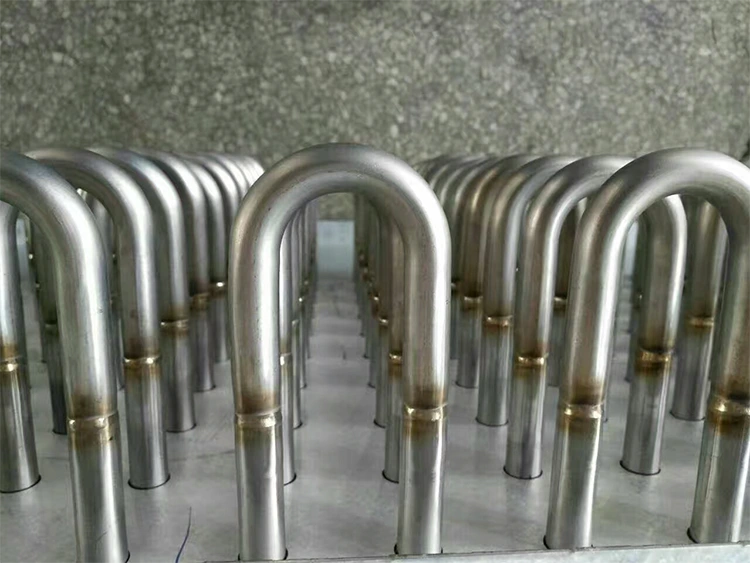

Odp.: Amoniak (R-717) i popularne HFC/HCFC (R-22, R-134a, R-404A, R-507). Cewki są wykonane ze stali węglowej spawanej metodą wysokiej częstotliwości, cynkowanej ogniowo i przystosowanej do amoniaku. Określ czynnik chłodniczy przy składaniu zamówienia.

P3: Ile wody i prądu zużywa?

Odp.: Zużywa ~1/8 wody w przypadku konwencjonalnego systemu płaszczowo-rurowego + wieży chłodniczej i ~50% mniej energii elektrycznej niż równoważne skraplacze chłodzone powietrzem. Zużycie wody jest podane w tabeli technicznej każdego modelu.

P4: Jaki jest standardowy zakres temperatur roboczych?

Odp.: Temperatura termometru suchego od -10°C do +43°C, temperatura termometru mokrego do 28°C. W przypadku ekstremalnych warunków skontaktuj się z Lynxcool w celu oceny i przygotowania do zimy.

P5: Jakie środki antykorozyjne zastosowano w urządzeniu?

● Cewki: poddane próbie ciśnieniowej i ocynkowane ogniowo

● Obudowa: stal Al-Zn o grubości 2 mm, krawędzie cięcia uszczelnione

● Rurociągi wodne: PVC

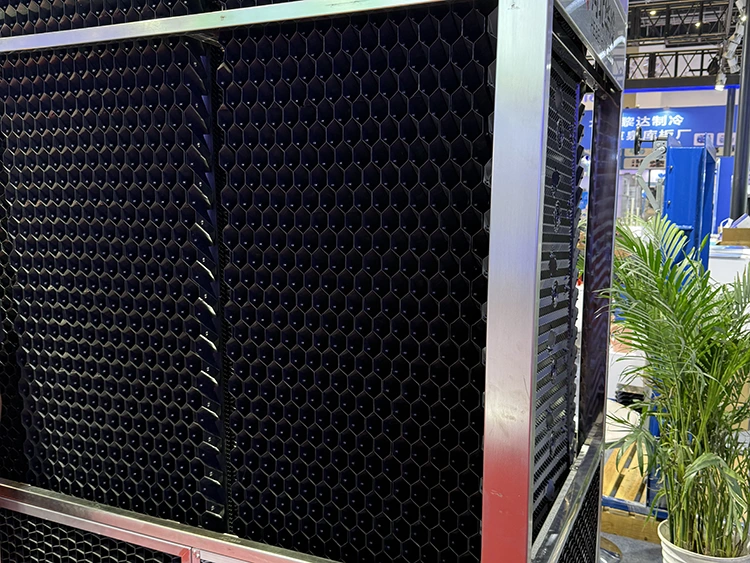

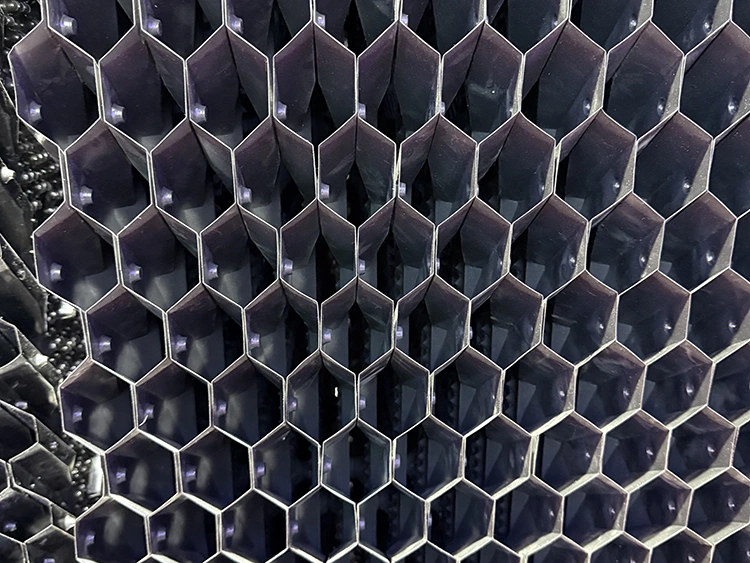

● Odkraplacze: TWS

● Opcjonalna umywalka ze stali nierdzewnej (304/316L) na agresywną wodę

● Uszczelniacz poliuretanowy na wszystkich połączeniach

P6: Jak konserwowana jest jednostka i jak często wymagane jest serwisowanie?

Minimalna rutynowa konserwacja. Panele boczne umożliwiają kontrolę pasków, pompy i układu wodnego bez wyłączania. Zadania roczne: napięcie paska, czyszczenie basenu/wlewu, kontrola dysz i eliminatorów, kontrola elektronicznego inhibitora kamienia.

P7: Jakie uzdatnianie wody jest wymagane?

Utrzymywać pH 7–8,5, dozować biocyd i przedmuchać. Dostępny opcjonalny elektroniczny inhibitor kamienia. Twarda woda może wymagać zmiękczania przed wodą.

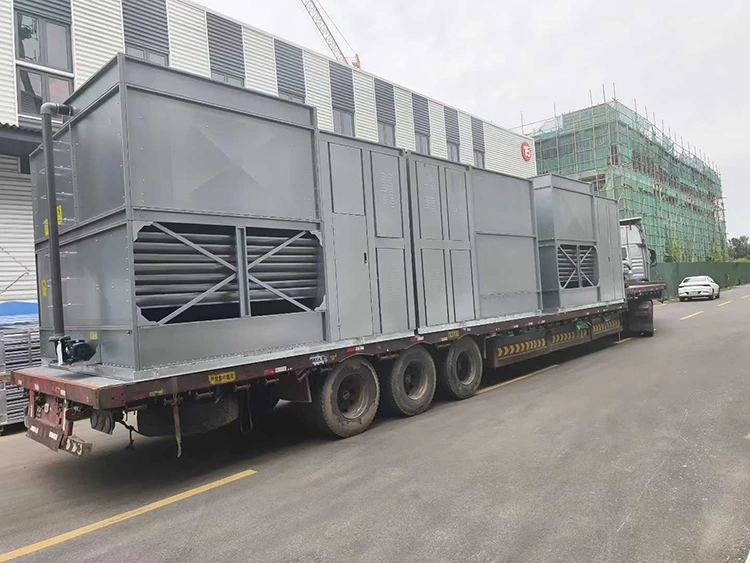

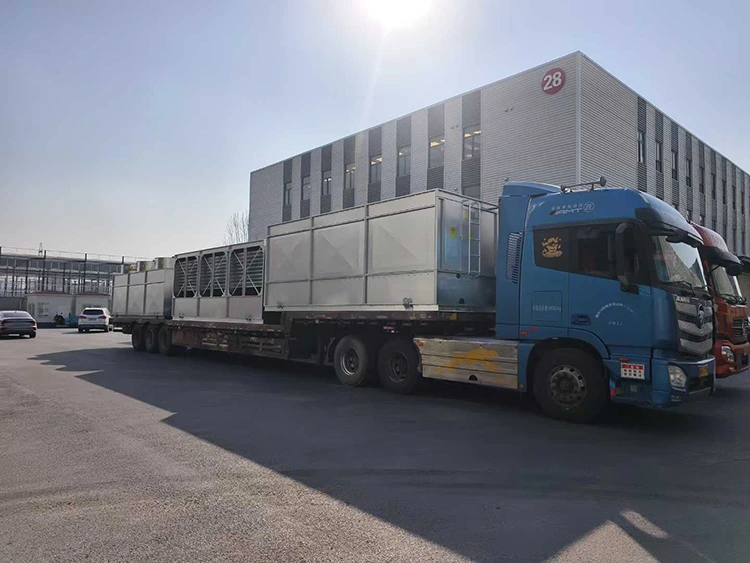

P8: W jaki sposób urządzenie jest dostarczane i instalowane na miejscu?

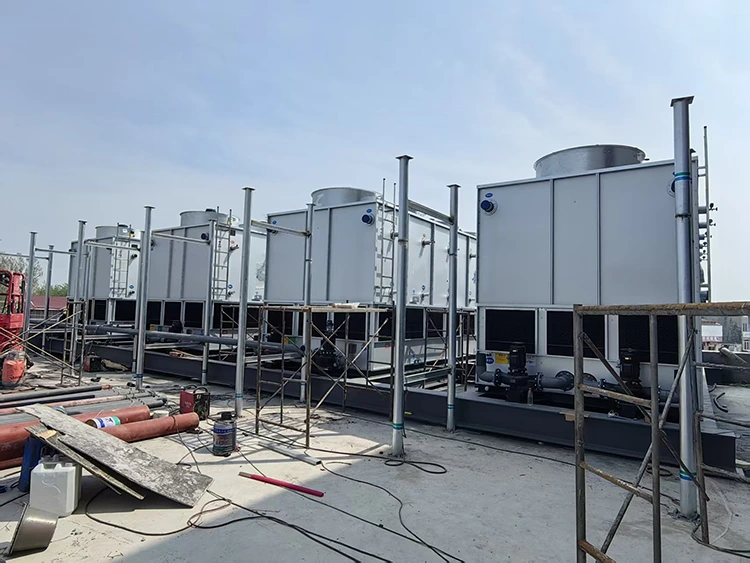

Jednostki w pełni zmontowane i przetestowane. Na miejscu: umieść na podkładce, podłącz czynnik chłodniczy, wodę i prąd. Duże modele mogą wymagać dźwigu — sprawdź w Lynxcool.

P9: Czy można dostosować wydajność lub używać wielu jednostek równolegle?

Tak. Standard: 450–3250 kW na jednostkę. Wiele jednostek może pracować na wspólnym złączu, co zapewnia większą wydajność. Dostępne rozmiary niestandardowe — należy podać obciążenie cieplne, termometr mokry i temperaturę skraplania.

P10: Jaką gwarancję i wsparcie posprzedażowe zapewnia Lynxcool?

Standardowa 18-miesięczna gwarancja od uruchomienia lub 24 miesiące od wysyłki (w zależności od tego, co nastąpi wcześniej), obejmująca wady produkcyjne. Części eksploatacyjne wyłączone. Lynxcool zapewnia partnerów serwisowych, części zamienne i opcjonalne rozszerzone wsparcie.
